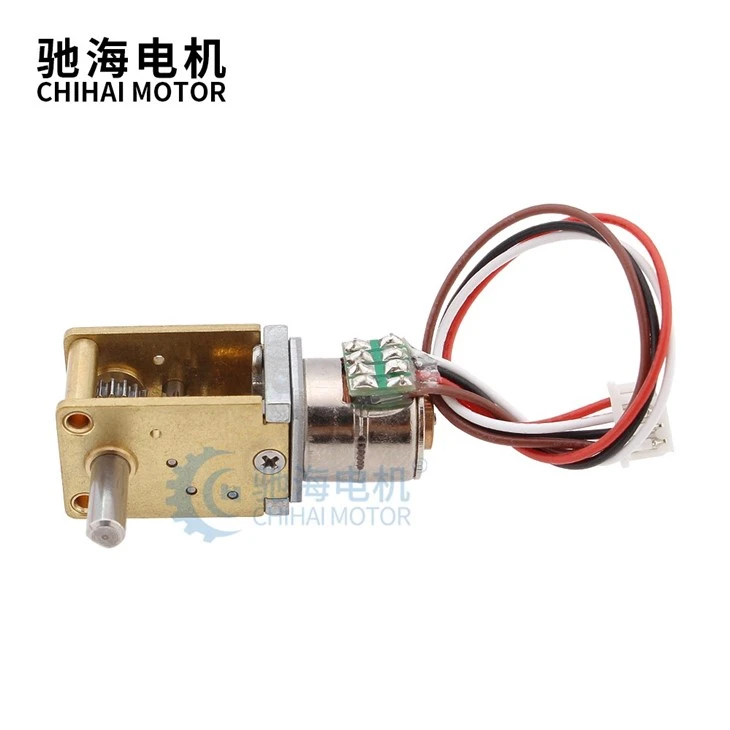

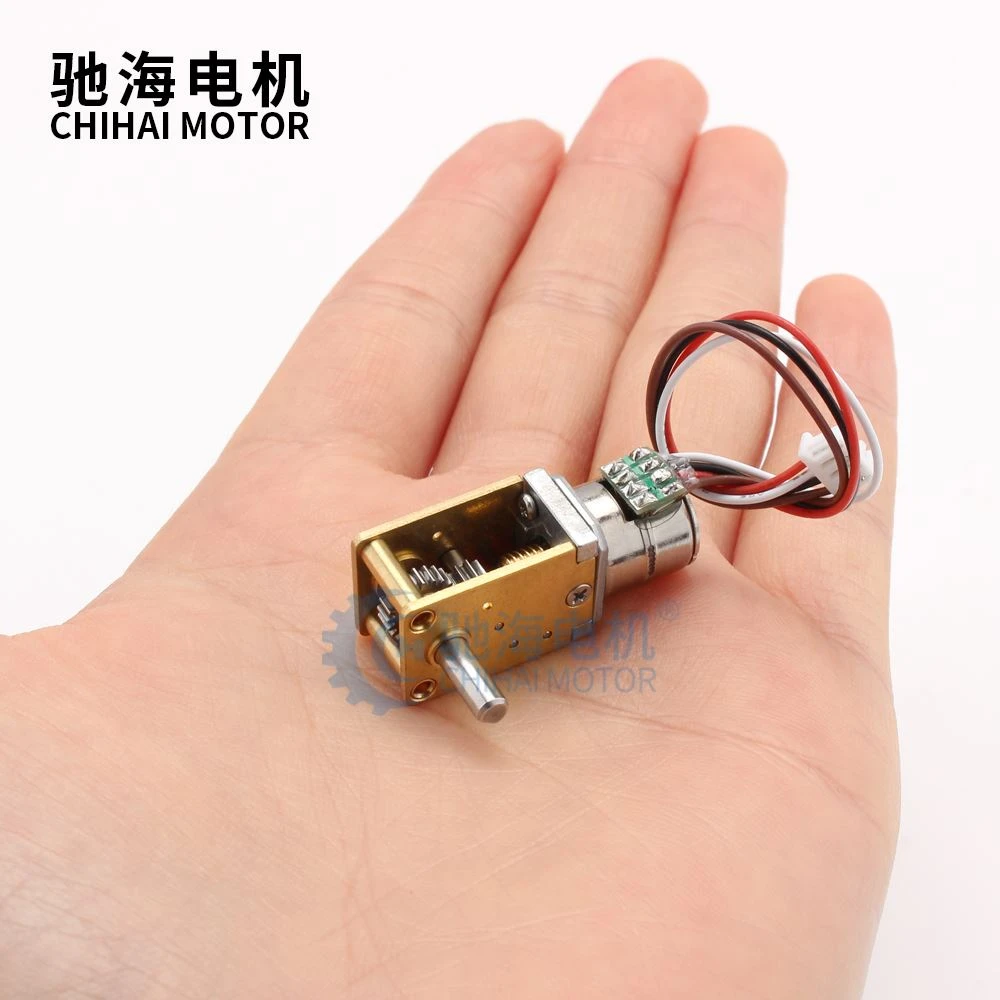

Motor de engranaje helicoidal paso a paso sin escobillas

Motor de engranaje helicoidal totalmente metálico de alta precisión, control de pasos, reductor de engranaje helicoidal

Envíeconsulta

Descripción del Producto

tipo de producto	CHF-GW12T-10POR Motor paso a paso sin escobillas con engranaje helicoidal
Longitud del eje	8mm de diámetro
Eje Dianeter	Φ3 mm de espesor 2,5 D
Voltaje	CC 5 V
Ángulo de paso	ángulo de paso de 18 grados
Resistencia de fase	39 Ω/Fase
Alambrado	A- (rojo) A+(blanco) B- (Negro) B+(marrón)
Peso	Alrededor de 12g
Solicitud	Robot inteligente, muebles inteligentes, Sistema de enfoque inteligente, cabezal de cuna en miniatura, palo selfie inteligente, etc.

Imágenes detalladas

product-750-1642

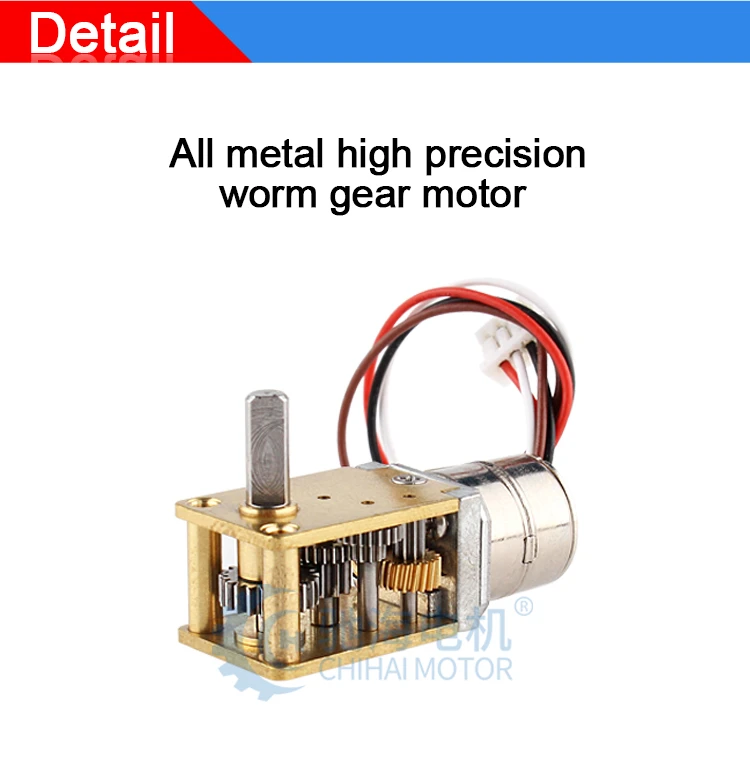

product-750-762

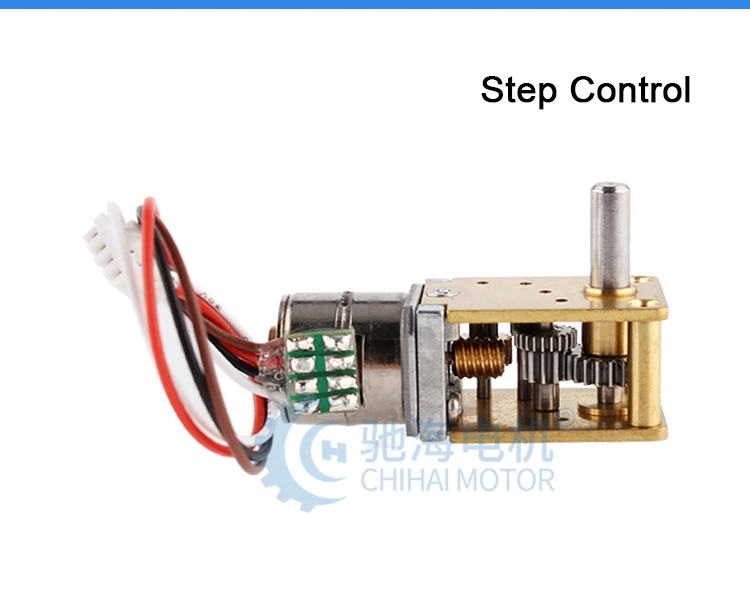

product-750-607

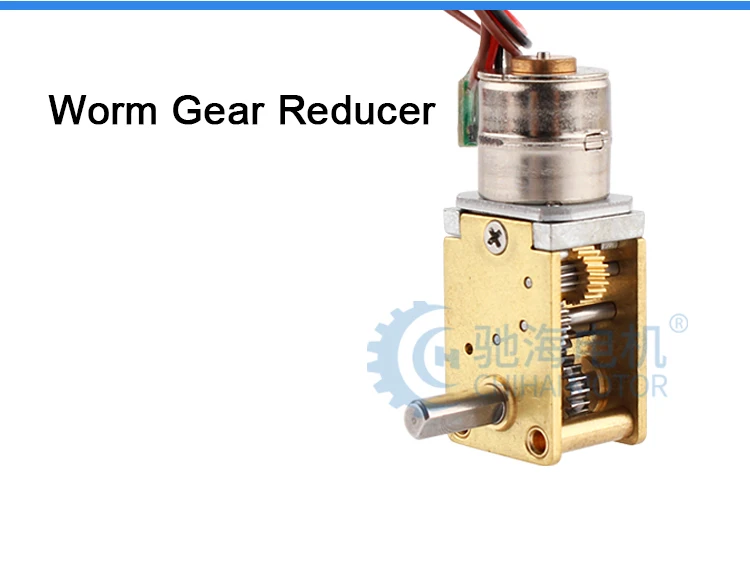

product-750-577

Especificaciones del producto

Modelo:CHF-GW12T-10BY
Motor paso a paso sin escobillas con engranaje helicoidal

Voltaje: CC 5,0V (controlador IC:L6219)

NO. de fases	Fase 2-2 bipolar
Relación	1: 42	1: 118	1: 236	1: 300	1: 603	1: 1016
Relación de reducción precisa	42.0	118.067	236.133	301.726	603.452	1016.42
Ángulo de paso	0.429 grados	0.1525 grados	0.0762 grados	0.0597 grados	0.0298 grados	0.0177 grados
Corriente de fase	128mA / FASE
Resistencia de fase	39±7% ohmios / FASE
Inductancia de fase	14,3 mH/FASE
Par de sujeción (kgf.cm)	0.5	1.40	2.80	No puede exceder los 3.0kgf.cm
Saque el par (kgf.cm)	0.12	0.35	0.70	0.90	1.80	3.0
Frecuencia máxima de inicio	MÁS DE 1200 PPS
Frecuencia máxima de respuesta	MÁS DE 900 PPS

Pantalla del producto

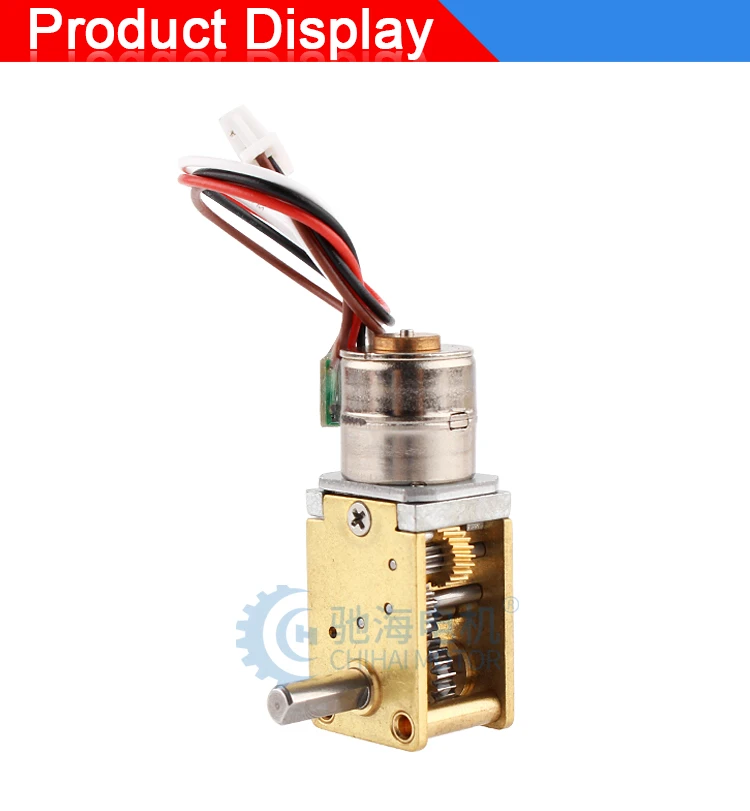

product-750-811

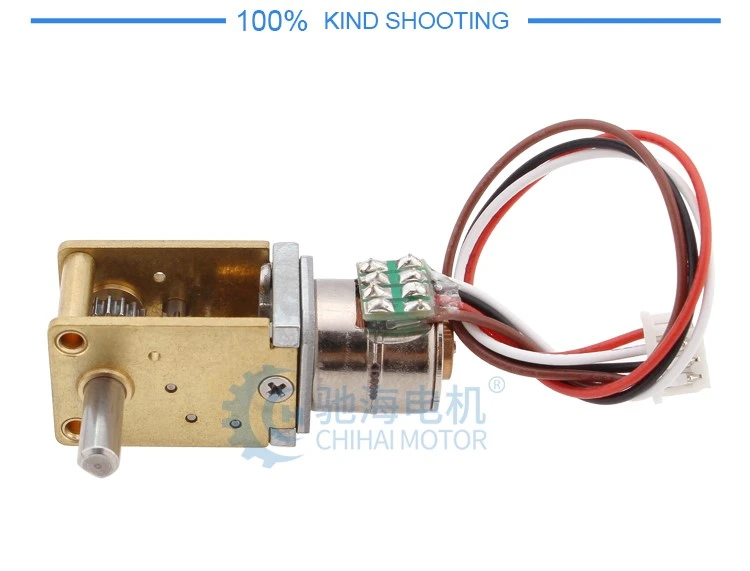

product-750-571

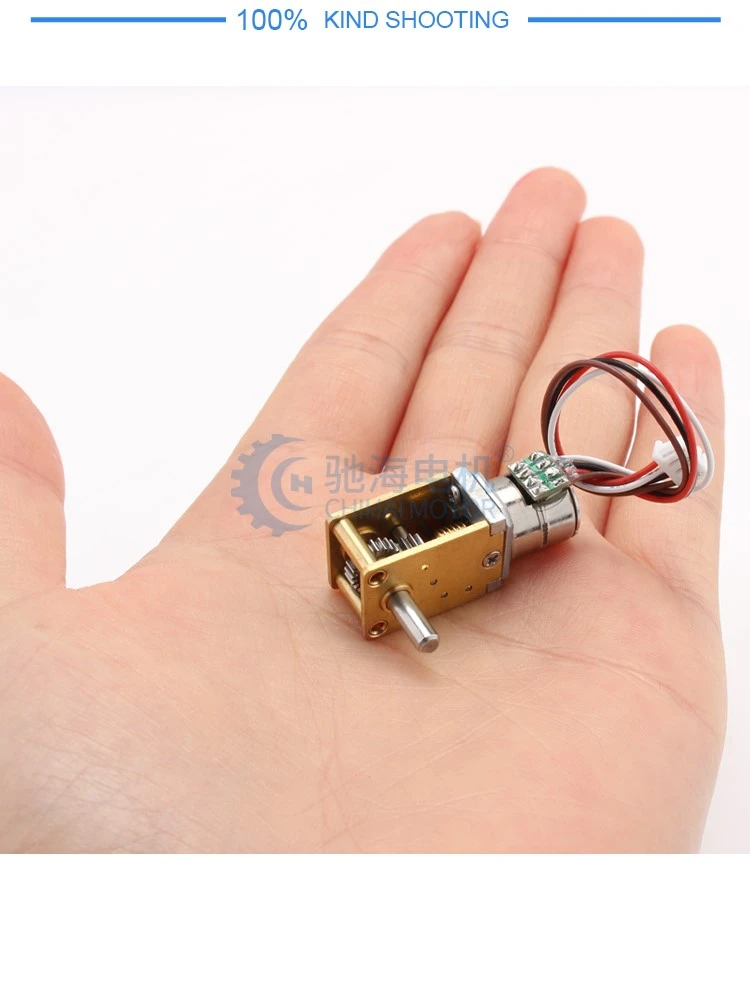

product-750-983
