¿Qué es un minimotor de CC?





Un mini motor de CC, también conocido como motor de CC pequeño, es un pequeño motor eléctrico que utiliza corriente continua (CC) para producir fuerza mecánica. Estos motores son compactos y encuentran aplicaciones en una amplia gama de dispositivos y sistemas.


Ventajas de nuestro mini motor DC

Tamaño compacto

Los motores de CC son ideales para aplicaciones con limitaciones de espacio debido a sus dimensiones compactas.


Eficiencia

La transmisión de corriente continua y el diseño eficiente contribuyen a su alta eficiencia de conversión de energía.


Control de velocidad

Se puede lograr un control preciso de la velocidad mediante la regulación de voltaje, lo que los hace adaptables a diversas tareas.


Inicio y parada rápidos

Estos motores presentan tiempos de respuesta rápidos, lo que los hace adecuados para aplicaciones que requieren cambios rápidos de movimiento.


Fiabilidad

Con menos piezas móviles y una construcción simplificada, los motores de CC pequeños tienden a tener una vida útil más larga y menores necesidades de mantenimiento.





Principios de diseño de motores CC en miniatura

En el núcleo de cada pequeño motor de CC se encuentra una serie de elementos de diseño críticos que contribuyen a su eficiencia, precisión y confiabilidad:

CHF-480WA HIGH Torque Motor

Armadura y conmutador

La armadura, un componente central, alberga las bobinas que interactúan con los campos magnéticos. El conmutador y las escobillas facilitan el flujo de corriente, asegurando una rotación continua.

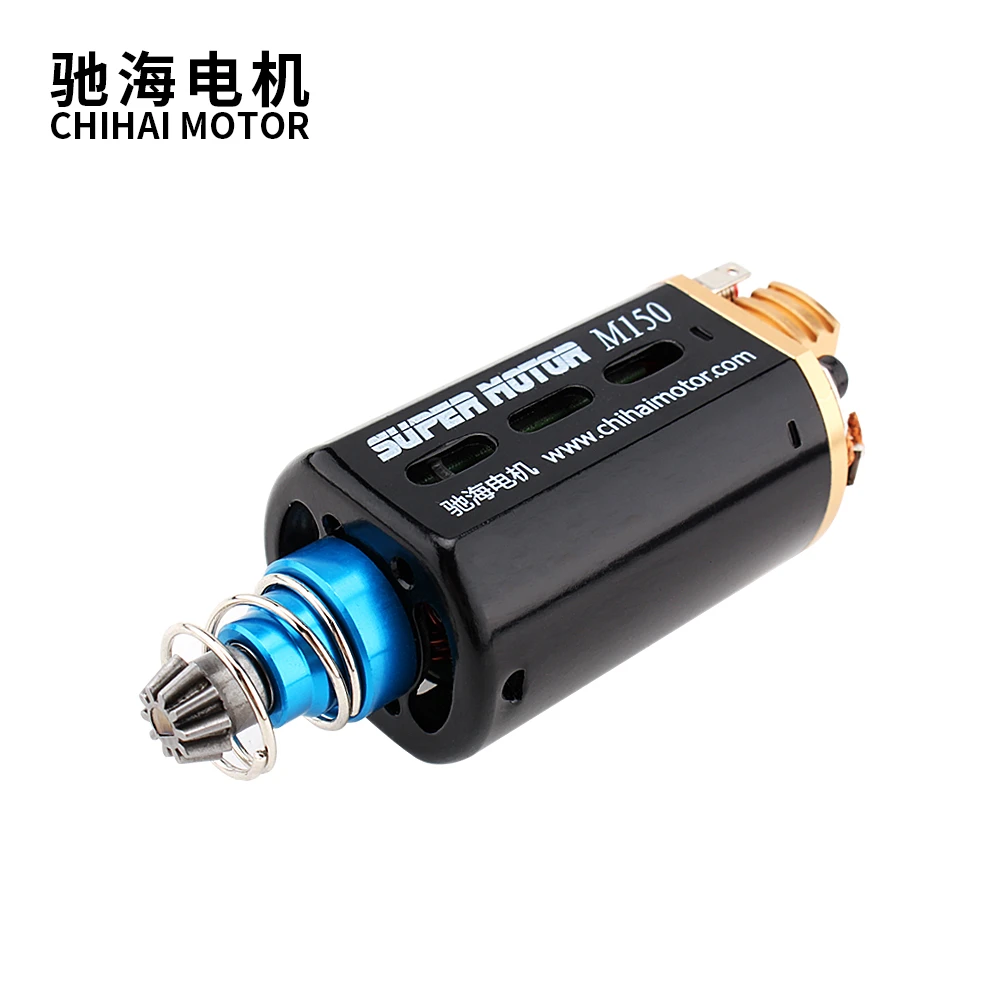

480 Medium Speed High Torque Shaft Motor

Magnetos permanentes

Estos imanes crean el campo magnético estático dentro del cual gira la armadura, generando movimiento cuando los campos magnéticos interactúan.

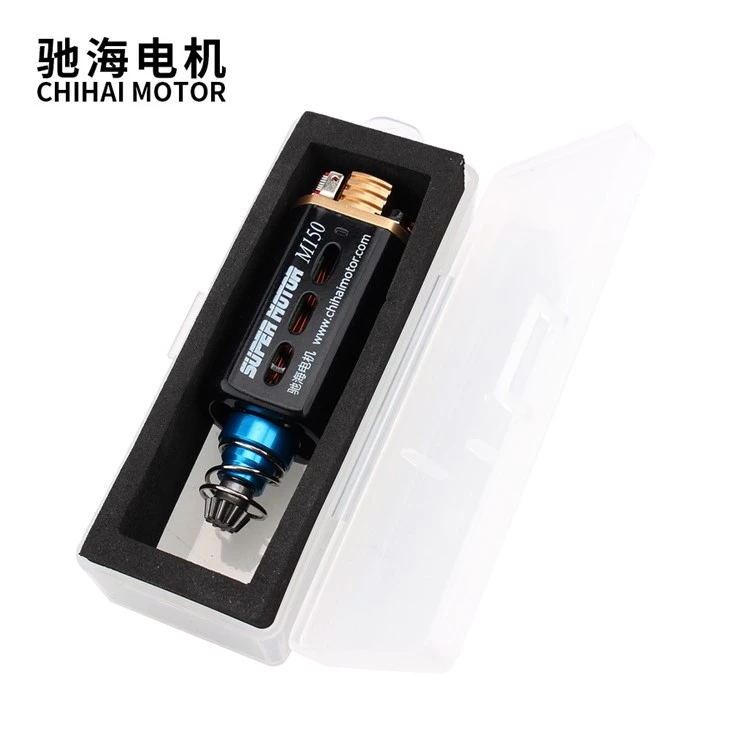

480 Medium Speed High Torque Shaft Motor

Escobillas y portaescobillas

Las escobillas mantienen contacto eléctrico con el conmutador giratorio, permitiendo la transferencia de energía eléctrica a la armadura.

480 Medium Speed High Torque Shaft Motor

Cajas y rodamientos

Las carcasas protegen los componentes internos del motor, mientras que los cojinetes de alta calidad garantizan una rotación suave y una fricción reducida.


Tipos de minimotor CC



Los motores DC se dividen en dos categorías dependiendo de si utilizan o no escobillas y conmutadores: motores DC con escobillas y motores DC sin escobillas.
GM25-BK370 Hall Encoder DC Gear Motor

Motores de corriente continua con escobillas



Los motores de CC con escobillas funcionan mediante conexión directa a una fuente de energía eléctrica de CC. Se pueden dividir a grandes rasgos en los dos tipos siguientes dependiendo de si utilizan imanes permanentes o electroimanes.



1) Motor de CC con cepillado de imán permanente

Esta es la forma más común de motor eléctrico utilizada en todo el mundo e incluye los motores utilizados en modelos y motores auxiliares de automóviles. Se dividen además en motores ranurados, sin ranura y sin núcleo según la configuración de la armadura.



2)Motor DC con cepillado electroimán

Este tipo de motores utilizan electroimanes para generar flujo magnético. Se dividen además en motores de devanado distribuido, devanados en serie y de excitación separada, dependiendo de cómo esté configurada la conexión eléctrica entre el devanado de campo y el devanado del inducido. Esta configuración se utiliza para motores con potencia media a alta.

Motores CC sin escobillas



Los motores de CC sin escobillas requieren un circuito de accionamiento y funcionan suministrando la corriente adecuada a través de devanados estáticos en función de la orientación detectada de los polos magnéticos del rotor. Debido a que sus devanados permanecen estáticos, los motores de CC sin escobillas no requieren escobillas ni conmutador. Se dividen en los siguientes tipos según cómo se unen los imanes permanentes al rotor.



1)Imán permanente de superficie (SPM)

Los imanes permanentes están unidos a la circunferencia exterior del rotor.

2)Imán permanente interior (IPM)

Los imanes permanentes están integrados en el interior del rotor.

480WA-ATM High Torque Low Speed Motor

Aplicaciones del minimotor CC









En el hogar, los pequeños motores de corriente continua se utilizan en herramientas, juguetes y diversos electrodomésticos. En el comercio minorista, las aplicaciones de los motores de CC incluyen transportadores y plataformas giratorias, mientras que en un entorno industrial, los usos de los motores de CC de gran tamaño también incluyen aplicaciones de frenado y marcha atrás. A continuación se muestran algunos usos más específicos de los motores de CC:

productcate-750-768

Motores CC para ventiladores

Aunque los ventiladores tradicionalmente utilizan motores de CA, cada vez hay más ventiladores de techo con motor de CC que llegan al mercado. Estos ventiladores están ganando popularidad porque son mucho más económicos que sus equivalentes de CA, gracias a su forma de funcionar.
Los motores de CC utilizan campos magnéticos para procesar la energía eléctrica en energía mecánica y, al utilizar motores sin escobillas, los ventiladores de techo con motor de CC pueden funcionar con electricidad de CA doméstica estándar. El único inconveniente real del ventilador con motor de CC es su costo, pero el ahorro de energía lo compensa fácilmente.

Motores CC para bombas

Las bombas hidráulicas son una herramienta industrial esencial, que se utilizan en casi todas las industrias, incluidas la construcción, la minería, la manufactura y el acero. Se utilizan motores de CC para alimentar estas bombas debido a su fácil control de velocidad variable y su excelente respuesta al moverse.
Al igual que los ventiladores de techo, la motobomba de CC también se ha beneficiado del desarrollo de motores de CC sin escobillas de menor costo, que son mucho más fáciles de mantener en un ámbito industrial tan grande.

Motores CC para juguetes

Los motores de CC para juguetes son una opción popular entre los fabricantes y aficionados, y estos "motores de juguete" se utilizan a menudo en juguetes para niños, como coches de control remoto y modelos de trenes. Los pequeños motores de CC funcionan bien en este entorno, ya que son fáciles de usar y extremadamente resistentes.
La amplia variedad de voltajes para los motores de CC significa que se pueden usar para juguetes que requieren diferentes velocidades y tipos de movimiento, y aquellos que necesitan un motor de CC con controlador.

Motores CC para coches eléctricos

Si bien existe una variedad de diferentes tipos de motores que se utilizan en los automóviles eléctricos, los motores de CC para vehículos eléctricos se utilizan ampliamente debido a su eficiencia energética y durabilidad.



Además de los fabricantes profesionales, muchos aficionados y fabricantes de automóviles en kit prefieren motores de CC grandes por su mayor par de arranque, particularmente los motores bobinados en serie, y sus velocidades variables con entrada de voltaje.

Motores CC para robots

"Robot" es un término amplio, pero para muchos aficionados e ingenieros, los robots son cualquier dispositivo electromecánico diseñado para realizar una tarea específica. Los motores de CC para robots se utilizan para "accionar" algo, como orugas, brazos o cámaras; este motor es particularmente popular por varias razones.



Los motores de CC son particularmente convenientes, ya que tienen un alto par y eficiencia, lo que los hace ideales para la robótica.

Motores CC para bicicletas

Las bicicletas eléctricas son populares porque no requieren licencia si la velocidad máxima asistida es inferior a 20 millas por hora. Para garantizar los niveles de potencia y el par necesario, las bicicletas eléctricas suelen utilizar motores de CC sin escobillas.



Las bicicletas eléctricas utilizan un motor de CC compacto integrado en el cubo de la rueda delantera o trasera, o montado en el centro de la bicicleta y conectado a la rueda dentada del pedal.


¿Cómo comprobar un mini motor de CC?
Desconecte el motor de la fuente de alimentación y prepare los extremos de los cables para el diagnóstico

Utilice un destornillador para quitar los tornillos de fijación de las conexiones de cables que van entre el motor y la batería. Una vez retirado, desconecte los cables para que el motor no pueda recibir energía.



Si es necesario, exponga los extremos de los cables para poder usarlos para completar el circuito de prueba.

Separe el motor de la carcasa de la máquina

Retire el motor de CC de la carcasa de la máquina para que el rotor pueda moverse libremente durante el diagnóstico. Dependiendo del tipo de motor, tendrás pernos métricos o SAE, así que asegúrate de tener las herramientas adecuadas para el trabajo.

Prepare el medidor de voltios-ohmios para realizar pruebas

Configure el medidor de voltios-ohmios en su configuración de ohmios. Conecte el cable rojo del voltímetro al punto de ohmios y el cable negro al punto de tierra. Conecte los cables de la pinza de cocodrilo a los cables de entrada de energía de cada motor. Toque los dos cables y asegúrese de que el voltímetro indique cero ohmios.

Ejecute la prueba

Comprobación de defectos en un motor de CC. Toque los cables expuestos del motor con los cables del voltímetro. El negro pasa al negro y el rojo al rojo. Ahora, lea la pantalla y determine los resultados:


1) 10 a 100 ohmios: este es un rango de resistencia baja e indica que no hay ningún problema con el motor.
2) Ohmios infinitos: esto significa que hay un circuito abierto y requiere más pruebas.

Gire el eje final del motor y tome nota de las nuevas lecturas

Gire lentamente el eje del motor. Si las lecturas del medidor cambian mientras el eje está en movimiento, el motor está bien, pero hay un problema con el circuito. Si las lecturas del medidor aún muestran un circuito abierto, hay un problema con el motor. En la mayoría de los casos, encontrará que se trata de uno de estos tres problemas:


1)Un cortocircuito en el suelo
2) Bujes conductores defectuosos
3) Un conmutador fallido

Prueba de cortocircuito en el suelo

Busque una parte metálica del motor del marco y sujétele la pinza de cocodrilo negra. Si el medidor muestra un circuito abierto, hay un cortocircuito a tierra.

Retire e inspeccione los bujes

Ubique los casquillos del motor debajo de las tapas de plástico de los extremos en el otro lado del eje de transmisión. Utilice un destornillador para quitar los casquillos y luego inspeccionarlos.



Busque grietas o roturas en la superficie de los casquillos. Debe haber una curva suave donde los casquillos se asientan contra el conmutador. Si no encuentra ningún defecto, el problema suele estar en el conmutador.

Retire e inspeccione el conmutador

Retire los dos tornillos que corren a lo largo del motor y retire la tapa del extremo trasero. Inspeccione las placas que componen el conjunto del conmutador.



Deberías ver una abertura entre cada placa y no deberías ver cables rotos ni barniz quemado. Si encuentra algo más, el conmutador falló y deberá reemplazar las piezas dañadas.


Descripción de productos



La diferencia entre motores de CA y CC es extremadamente importante no sólo desde el punto de vista del examen, sino también para diversos proyectos y demostraciones prácticas. Al conocer las diferencias entre los motores de CA y CC, resulta fácil elegir el adecuado para una demostración en particular. También para los aspirantes a ingeniería, este tema tiene una importancia extrema.









SL. No. Propiedad diferenciadora Motor AC Motor de corriente continua
1 Definición Un motor de CA se puede definir como un motor eléctrico impulsado por corriente alterna (CA). Un motor de CC también es un motor eléctrico rotatorio que convierte la corriente continua (energía de CC) en energía mecánica.
2 Tipos Los motores de CA son principalmente de dos tipos: motores de CA síncronos y motores de inducción. Los motores de CC también son principalmente de dos tipos: motores de CC con escobillas y motores de CC sin escobillas.
3 Entrada actual Los motores de CA solo funcionan cuando se les proporciona una corriente alterna como entrada. Los motores de CC solo funcionarán cuando se proporcione un suministro de CC. En el caso de un motor en serie de CC, el motor podría funcionar con una fuente de alimentación de CA. Pero, en el caso de los motores en derivación, el motor nunca funciona con alimentación de CA.
4 Conmutadores y Escobillas Los conmutadores y las escobillas no están presentes en los motores de CA. Los motores de corriente continua tienen conmutadores y escobillas de carbón.
5 Fases de suministro de insumos Los motores de CA pueden funcionar con suministros monofásicos y trifásicos. Los motores de CC sólo pueden funcionar con alimentación monofásica.
6 Arranque del motor Un motor de CA trifásico arranca automáticamente, pero un motor de CA monofásico requiere un mecanismo de arranque. Los motores de CC siempre tienen un arranque automático por naturaleza.
7 Características de la armadura En los motores de CA, la armadura está estacionaria mientras el campo magnético gira. En los motores de CC, la armadura gira mientras el campo magnético permanece estacionario.
8 Terminales de entrada En los motores de CA, están presentes tres terminales de entrada (RYB). En los motores de CC, hay dos terminales de entrada (positivo y negativo).
9 Control de velocidad La velocidad de un motor de CA se puede cambiar variando la frecuencia. En el caso de los motores de CC, la velocidad se puede controlar cambiando la corriente del devanado del inducido.
10 Cambio de carga Los motores de CA muestran una respuesta lenta al cambio de carga. Los motores de CC muestran una respuesta rápida al cambio de carga.
11 Esperanza de vida Dado que los motores de CA no tienen escobillas ni conmutadores, están muy equipados y tienen una gran esperanza de vida. Las escobillas y conmutadores de los motores de CC limitan la velocidad y reducen la vida útil del motor.
12 Eficiencia Debido a la pérdida de corriente de inducción y al deslizamiento del motor, la eficiencia del motor de CA es menor. La eficiencia del motor de CC es alta ya que no hay deslizamiento ni pérdida de corriente de inducción.
13 Mantenimiento Los motores de CA requieren menos mantenimiento ya que no hay escobillas ni conmutadores. Los motores de corriente continua requieren un mantenimiento excesivo debido a la presencia de escobillas y conmutadores.
14 Aplicaciones Los motores de CA se requieren cuando se necesita alta velocidad y par variable. Se requieren motores de CC cuando se necesita velocidad variable y par elevado.
15 Usos prácticos Se utilizan principalmente en grandes industrias. Se utilizan principalmente en pequeños electrodomésticos.




Nuestras Certificaciones y Motor Airsoft

productcate-800-572

productcate-750-672
productcate-750-618
productcate-750-673
productcate-750-724
Preguntas frecuentes sobre el mini motor de CC

P: ¿Qué es un mini motor de CC?

R: Un motor de corriente continua (CC) es un tipo de máquina eléctrica que convierte la energía eléctrica en energía mecánica. Los motores de CC toman energía eléctrica a través de corriente continua y convierten esta energía en rotación mecánica.
Los motores de CC utilizan campos magnéticos que se producen a partir de las corrientes eléctricas generadas, que impulsan el movimiento de un rotor fijado dentro del eje de salida. El par y la velocidad de salida dependen tanto de la entrada eléctrica como del diseño del motor.

P: ¿Cómo funcionan los motores de CC?

R: Los motores de CC incluyen dos componentes clave: un estator y una armadura. El estator es la parte estacionaria de un motor, mientras que la armadura gira. En un motor de CC, el estator proporciona un campo magnético giratorio que hace girar la armadura.

Un motor de CC simple utiliza un conjunto estacionario de imanes en el estator y una bobina de cable por la que circula una corriente para generar un campo electromagnético alineado con el centro de la bobina. Uno o más devanados de cable aislado se enrollan alrededor del núcleo del motor para concentrar el campo magnético.

Los devanados de cable aislado están conectados a un conmutador (un interruptor eléctrico giratorio), que aplica una corriente eléctrica a los devanados. El conmutador permite que cada bobina del inducido se energice a su vez, creando una fuerza de rotación constante (conocida como torque).

Cuando las bobinas se encienden y apagan en secuencia, se crea un campo magnético giratorio que interactúa con los diferentes campos de los imanes estacionarios en el estator para crear un par, lo que hace que gire. Estos principios operativos clave de los motores de CC les permiten convertir la energía eléctrica de la corriente continua en energía mecánica a través del movimiento giratorio, que luego puede usarse para la propulsión de objetos.

P: ¿Quién inventó el motor de CC?

R: Este asombroso equipo eléctrico ha revolucionado nuestras vidas de muchas maneras, pero ¿quién inventó el motor de CC? Como ocurre con todas las innovaciones importantes, hay muchas personas que desempeñaron un papel en el desarrollo de mecanismos similares.

En Estados Unidos, Thomas Davenport es ampliamente celebrado como el inventor del primer motor eléctrico y, sin duda, fue el primero en patentar un motor eléctrico utilizable en 1837. Davenport, sin embargo, no fue la primera persona en construir un motor eléctrico, con varios Los inventores en Europa ya habían desarrollado versiones más potentes cuando Davenport presentó su patente.

En 1834, Moritz Jacobi había presentado un motor tres veces más potente que el que Davenport patentaría más tarde, mientras que Sibrandus Stratingh y Christopher Becker fueron los primeros en demostrar una aplicación práctica de un motor eléctrico, haciendo funcionar un modelo de automóvil pequeño en 1835. .

El primer motor de CC práctico fue inventado algunos años más tarde, en 1886, por Frank Julian Sprague, cuya invención condujo al primer sistema de carro motorizado en 1887 y al primer ascensor eléctrico en 1892. El motor de CC de Sprague fue un desarrollo enormemente significativo, que condujo a una variedad de aplicaciones que remodelarían la faz de la industria y la manufactura.

P: ¿Cuáles son los usos del mini motor?

R: Los usos de motores pequeños/mini implican muchas aplicaciones, como el diseño de proyectos de mini motores de muestra, reproductores de CD/DVD, discos duros, ventiladores, bombas, máquinas de café, aspiradoras robóticas, secadores de pelo, batidoras, cortadores de pan y unidades de husillo. Aplicaciones de velocidad modificables o cambiables.

P: ¿En qué aplicación se puede utilizar un motor de CC?

R: Las principales aplicaciones de los motores de CC son: ascensores, acerías, laminadores, locomotoras y excavadoras. Al igual que otras máquinas rotativas, los motores de CC resultan de la interacción de dos imanes. La interacción se entiende mejor como una de polos iguales que se repelen (los polos norte se repelen a los polos norte, los polos sur se repelen a los polos sur).

P: ¿Dónde se utilizan los pequeños motores de CC en la vida cotidiana?

R: En casa, los pequeños motores de CC se utilizan en herramientas, juguetes y diversos electrodomésticos. En el comercio minorista, las aplicaciones de los motores de CC incluyen transportadores y plataformas giratorias, mientras que en un entorno industrial, los usos de los motores de CC de gran tamaño también incluyen aplicaciones de frenado y marcha atrás.

P: ¿Puedo conectar un mini motor de CC directamente a la batería?

R: Sí, será mucho más feliz que si lo enchufas a un enchufe de pared. Es probable que el enchufe de pared sea de CA y todas las baterías sean de CC. Si el motor y la batería están clasificados para el mismo voltaje y la batería tiene suficiente capacidad para suministrar la carga del motor, no hay problema.

P: ¿Cuál es el voltaje de un mini motor de CC?

R: Para motores mini CC, el voltaje de funcionamiento oscila entre 1,5 y 100 V. Los motores comunes incluyen el mini motor CC de 3 V, el mini motor CC de 6 V y el motor miniatura de CC de 12 V. A voltajes más altos, la electrónica suele ser más eficiente para hacer funcionar los motores.

P: ¿Qué tipo de motor se utiliza en juguetes pequeños?

R: Toy Small Motor 3-6V DC es un motor pequeño que generalmente se usa en juguetes o proyectos robóticos para funcionar como motor base con un suministro de 5 V. Este motor es popular entre los niños ya que se usa en todos los juguetes para correr, como automóviles, camiones, topadoras, etc.

P: ¿Cuánto tiempo puede funcionar continuamente un pequeño motor de CC?

R: El tiempo de funcionamiento continuo de un motor de CC depende de varios factores, como su tamaño, potencia nominal, diseño, temperatura, carga y sistema de refrigeración. En general, la mayoría de los motores de CC pueden funcionar de forma continua desde varias horas hasta varios miles de horas, según sus especificaciones y condiciones de funcionamiento.

P: ¿Cuánto duran los motores CC pequeños?

R: La vida útil general de los motores de CC es de aproximadamente 20000 a 100000 horas. Algunos fabricantes de motores de alta calidad tendrán las tecnologías correspondientes para hacer que el motor de CC dure más, como lubricación sin aceite, cojinetes sellados, protección contra sobrecalentamiento y una vida útil del conmutador significativamente mejorada.

P: ¿A qué velocidad gira un pequeño motor de CC?

R: Los controles de CC ajustan la velocidad variando el voltaje enviado al motor (esto difiere de los controles del motor de CA que ajustan la frecuencia de línea al motor). Las velocidades típicas sin carga o síncronas para un motor de potencia fraccional de CA son 1800 o 3600 rpm, y 1000-5000 rpm para motores de potencia fraccional de CC.

P: ¿Cuánto torque tiene un motor de CC pequeño?

R: Ofrecemos una variedad de reductores y codificadores. Los pequeños motores de CC Portescap pueden ofrecer un rango de par de 0.36 mNm hasta 160 mNm de forma continua y de 2,5 mNm hasta 1487 mNm en funcionamiento intermitente.

P: ¿Puedo hacer funcionar un motor de 12 V CC con 5 V?

R: Los controles de CC ajustan la velocidad variando el voltaje enviado al motor (esto difiere de los controles del motor de CA que ajustan la frecuencia de línea al motor). Las velocidades típicas sin carga o síncronas para un motor de potencia fraccional de CA son 1800 o 3600 rpm, y 1000-5000 rpm para motores de potencia fraccional de CC.

P: ¿A qué velocidad gira un pequeño motor de CC?

R: Probablemente no. El motor no tendrá mucho torque, si es que lo tendrá. Dependiendo del tamaño del motor, el consumo de corriente aumentará y es probable que sea mayor de lo que el cargador puede suministrar. 5 V CC es menos de la mitad del voltaje de accionamiento esperado de 12 V CC.

P: ¿Son caros los motores de CC?

R: Los motores de CC generalmente cuestan mucho más que los motores de CA debido a sus mayores costos de fabricación. Además, debido a que los motores de inducción de CA tienen un uso tan generalizado, las economías de escala contribuyen a su precio relativamente más bajo. Esto significa que los motores de CA se utilizan para la mayoría de las aplicaciones industriales a gran escala, mientras que los motores de CC se encuentran en aplicaciones más pequeñas que requieren un control preciso de la velocidad, como la robótica.
