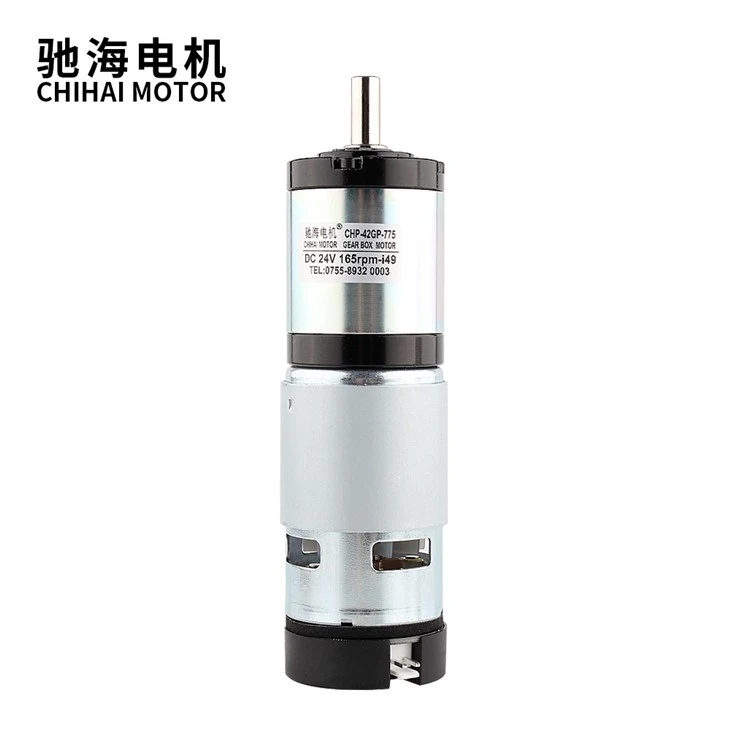

Caja de cambios planetray de 42 mm de alto par con motor codificador
Especificación de cableado: PH2.0-4PIN Línea terminal de conexión estándar, longitud del cable 200 mm
Especificaciones: VH3.96-2PIN Longitud del cable de cableado estándar 200 mm
Caja de engranajes planetray de 42 mm de alto par con motor codificador
Descripción del producto
Tipo de producto: | CHP-42GP-775-ABHL Motor de reducción planetaria de CC de imán permanente |
diámetro externo: | Φ42mm |
Longitud del eje: | 22 mm. D longitud 12 mm |
Dianeter del eje: | 8 mm D |
Voltaje: | CC 12-24 V |
Peso: | Aproximadamente 795g |
Especificación de cableado: | PH2.0-4PIN Línea terminal de conexión estándar, longitud del cable 200 mm |
Especificaciones: | VH3.96-2PIN Longitud del cable de cableado estándar 200 mm |
Imágenes detalladas
Producto& especificaciones
Modelo：Motor de engranaje planetario CHP-42GP-775ABHL DC | ||||||||||||||
Voltaje: DC12.0V potencia máxima 35 W | ||||||||||||||
Nota especial: debido a la alta potencia y corriente del motor, | ||||||||||||||
PROPORCIÓN | 1: 3.7 | 1: 5 | 1: 13 | 1: 18 | 1: 25 | 1: 49 | 1: 67 | 1: 92 | 1: 125 | 1: 181 | 1: 246 | 1: 336 | 1: 458 | 1: 625 |
Numero de etapas | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 |
Corriente sin carga (mA) | ≤500 | ≤500 | ≤500 | ≤500 | ≤500 | ≤500 | ≤500 | ≤500 | ≤500 | ≤500 | ≤500 | ≤500 | ≤500 | ≤500 |
Velocidad sin carga (rpm) | 1100 | 820 | 315 | 228 | 165 | 83 | 60 | 45 | 32 | 22 | 16.5 | 12 | 9 | 6.5 |
Par nominal (Kg.cm) | 5.50 | 7.5 | 20.0 | 20.0 | 20.0 | 30.0 | 30.0 | 40.0 | 40.0 | 50.0 | 70.0 | 70.0 | 70.0 | 70.0 |
Par nominal (Nm) | 0.53 | 0.7 | 2.0 | 2.0 | 2.0 | 3.0 | 3.0 | 4.0 | 4.0 | 5.0 | 7.0 | 7.0 | 7.0 | 7.0 |
Velocidad nominal (rpm) | 550 | 410 | 150 | 140 | 110 | 60 | 50 | 37 | 27 | 19 | 15 | 11 | 8 | 5.8 |
Corriente nominal (A) | ≤6.0 | ≤6.0 | ≤6.0 | ≤4.5 | ≤4.0 | ≤3.5 | ≤2.8 | ≤2.5 | ≤2.0 | ≤2.0 | ≤2.0 | ≤2.0 | ≤2.0 | ≤1.5 |
Rtall actual (A） | 12.0 | 12.0 | 12.0 | 12.0 | 12.0 | 12.0 | 12.0 | 12.0 | 12.0 | 12.0 | 12.0 | 12.0 | 12.0 | 12.0 |
Longitud de la caja de cambios | 33.5 | 33.5 | 43.5 | 43.5 | 43.5 | 53.5 | 53.5 | 53.5 | 53.5 | 63.5 | 63.5 | 63.5 | 63.5 | 63.5 |
Voltaje: DC24.0V potencia máxima 150W | ||||||||||||||
PROPORCIÓN | 1: 3.7 | 1: 5 | 1: 13 | 1: 18 | 1: 25 | 1: 49 | 1: 67 | 1: 92 | 1: 125 | 1: 181 | 1: 246 | 1: 336 | 1: 458 | 1: 625 |
Numero de etapas | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 |
Corriente sin carga (mA) | ≤700 | ≤700 | ≤700 | ≤700 | ≤700 | ≤700 | ≤700 | ≤700 | ≤700 | ≤700 | ≤700 | ≤700 | ≤700 | ≤700 |
Velocidad sin carga (rpm) | 2200 | 1640 | 630 | 450 | 330 | 165 | 120 | 90 | 64 | 44 | 33 | 24 | 18 | 13 |
Par nominal (Kg.cm) | 11.00 | 15.0 | 30.0 | 30.0 | 30.0 | 40.0 | 50.0 | 60.0 | 60.0 | 70.0 | 90.0 | 90.0 | 90.0 | 90.0 |
Par nominal (Nm) | 1.20 | 1.3 | 3.0 | 3.0 | 3.0 | 4.0 | 5.0 | 6.0 | 6.0 | 7.0 | 9.0 | 9.0 | 9.0 | 9.0 |
Velocidad nominal (rpm) | 1100 | 820 | 300 | 300 | 250 | 130 | 105 | 80 | 55 | 40 | 30 | 22 | 16 | 12 |
Corriente nominal (A) | ≤13.0 | ≤13.0 | ≤13.0 | ≤10 | ≤9.0 | ≤7.0 | ≤6.0 | ≤5.0 | ≤4.0 | ≤4.0 | ≤4.0 | ≤4.0 | ≤4.0 | ≤3.0 |
Rtall actual (A） | 24.5 | 24.5 | 24.5 | 24.5 | 24.5 | 24.5 | 24.5 | 24.5 | 24.5 | 24.5 | 24.5 | 24.5 | 24.5 | 24.5 |
Longitud de la caja de cambios | 33.5 | 33.5 | 43.5 | 43.5 | 43.5 | 53.5 | 53.5 | 53.5 | 53.5 | 63.5 | 63.5 | 63.5 | 63.5 | 63.5 |
Producto& display
Embalaje& Entrega
PAQUETE:
Embalaje de cartón de exportación estándar.
EL TIEMPO DE ENTREGA:
3-20 días después de confirmar el pedido, la fecha de entrega detallada debe decidirse de acuerdo con
temporada de producción y cantidad de pedido.
ATENCIÓN:
Si se requieren documentos especiales de despacho de aduana, comuníquese con nosotros con anticipación para su confirmación.
Preguntas más frecuentes
P: 1. ¿Qué tipo de motores puede proporcionar?
A: Por ahora, proporcionamos principalmente micromotor y una serie de motores de desaceleración de CC, que incluyen motor de desaceleración de diente recto, motor de desaceleración planetaria, motor de desaceleración de gusano.Actualmente, nuestra empresa se enfoca en desarrollar varios tipos de motores con voltaje entre 1 VCC y 30 VCC y motor diámetro entre 8 y 51 mm.
P: 2. ¿Me pueden enviar una lista de precios?
A: Para todos nuestros motores, se personalizan en función de diferentes requisitos como vida útil, ruido, voltaje, eje, etc. El precio también varía según la cantidad anual. Por lo tanto, es realmente difícil para nosotros proporcionar una lista de precios. Si puede compartir sus requisitos detallados y la cantidad anual, veremos qué oferta podemos ofrecer.
P: 3. ¿Cuál es el plazo de entrega de un pedido regular?
A: Para los pedidos, el tiempo de entrega estándar es de 3 a 25 días y este tiempo puede ser más corto o más largo según el modelo, período y cantidad diferentes.
P: 4. ¿Es posible que desarrolle nuevos motores si podemos proporcionar el costo de las herramientas?
A:Si. Por favor, comparta los requisitos detallados como rendimiento, tamaño, cantidad anual, precio objetivo, etc. Luego, haremos nuestra evaluación para ver si podemos organizar o no.
Q: 5. ¿Podrían enviarme muestras gratis?
Sí, también podemos devolverle la tarifa de las muestras cuando realice el pedido.
