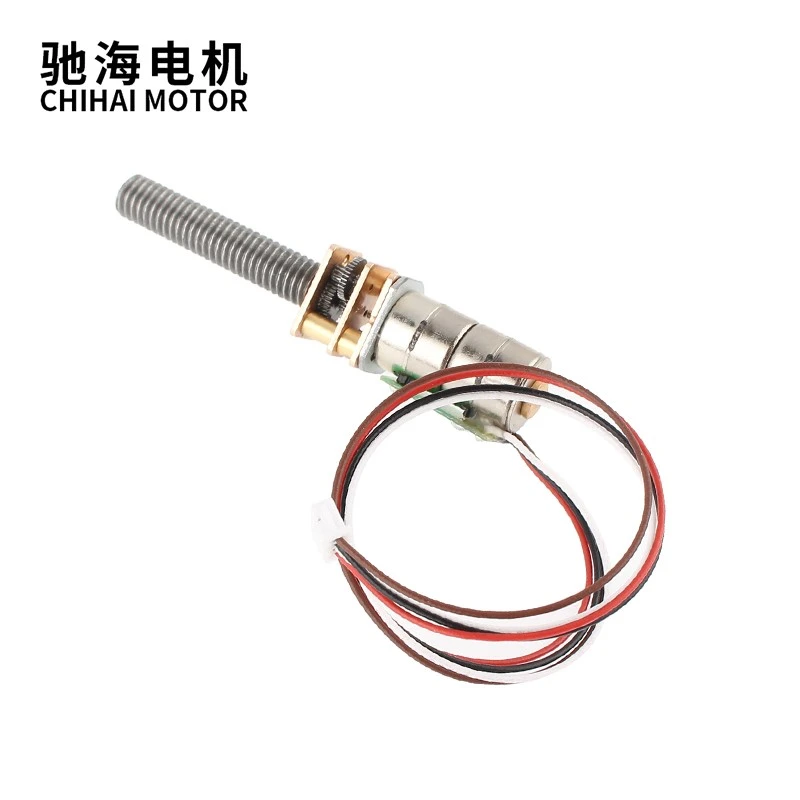

Motor de engranaje paso a paso de doble capa sin escobillas

CHS-GM 12-10 motor de engranaje paso a paso de doble capa sin probord

Envíeconsulta

Descripción del Producto:

Marca	motor chihai
Modelo	CHS-GM 12-10 by-pro Motor de engranaje paso a paso de doble capa sin escobillas
Longitud del eje	30 mm
Eje dianeter	M6 rosca el eje
Voltaje	DC 5. 0 V
Peso	Alrededor de 18 g
solicitud	Plataforma inteligente, selfie eléctrico, Robot de equipos de seguimiento de la cámara del teléfono móvil, manipulador inteligente, etc.

Engranajes totalmente metálicos:

Adopción de material de equipo totalmente metálico prolonga más su vida útil

Sin escobillas 2- fase 4- entrada del motor paso a paso de alambre

M6 rosca el eje:

Eje de salida roscado disponible con tuerca de brida

Motor de pila doble:

El tipo de pila doble es estable y eficiente, con baja generación de calor y peso ligero

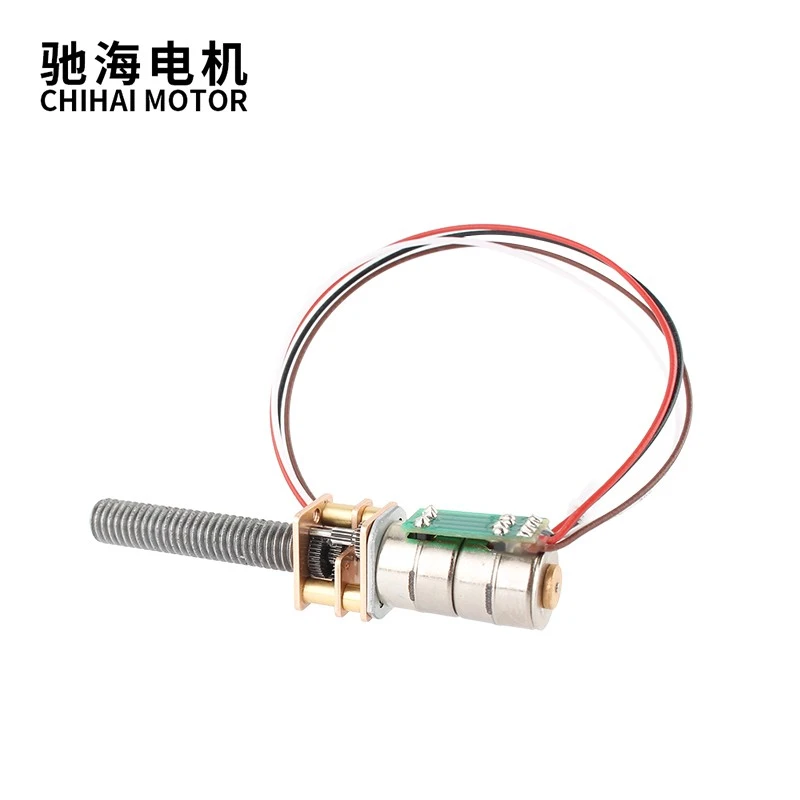

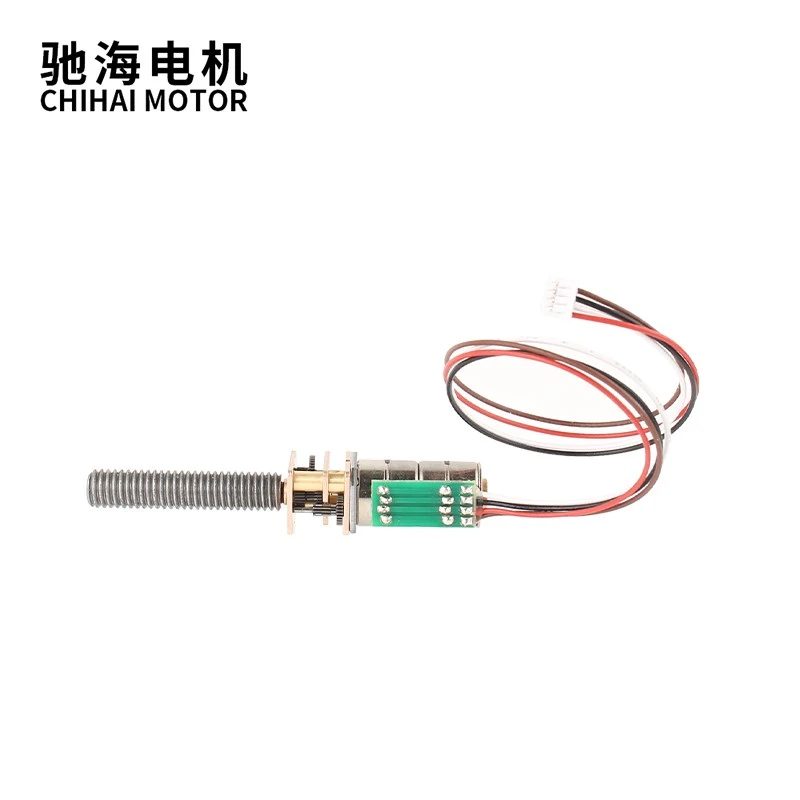

Imágenes detalladas:

10BY03

10BY04

10BY05

10BY06

10BY07

Producto y especificaciones

Modelo: CHS-GM 12-10 Motor de reducción paso a paso de doble capa sin escobillas

Voltaje	DC 5. 0 V (controlador IC: L6219)
NO. de fases	Fase bipolar 2-2
Relación	1:10	1:20	1:30	1:50	1:100	1:150	1:210	1:298	1:380
Relación de reducción precisa	9.68	19.36	29.47	51.1	99.3	150.96	209.76	297.9	379.16
Ángulo de paso	1.88 grados	0. 93 grados	0. 61 grados	0. 35 grados	0. 18 grados	0. 12 grados	0. 086 Grado	0. 06 Grado	0. 047 Grado
Velocidad (1000 pps)	300	200	100	60	30	20	14	10	8
Corriente de fase	260 mA / fase
Resistencia a la fase	19.5 ± 7% ohm / fase
Inductancia de fase	2.65 MH / fase
Par de mantenimiento (kgf.cm)	0.20	0.40	0.60	0.90	1.80	2.40	Máximo permitido 3. 0 kgf.cm
Tirar el par (KGF.CM)	0.05	0.09	0.15	0.23	0.45	0.65	1.00	1.40	1.80
Frecuencia de inicio máxima	Más de 1200 PPS
Frecuencia de respuesta máxima	Más de 900 PPS

Característica eléctrica
1	Voltaje nominal	5V DC (IC del controlador: 6219)
2	Corriente por fase	260
3	Resistencia a la bobina	19.5 ± 10% ohm / fase
4	No. de fases	2 fases
5	Ángulo de paso	18 grados / paso
6	Método de excitación	2 fases excitación
7	Modo de conducción	Tracción bipolar
8	Torque eliminado	Más de 7GF-CM a 500pps
9	Torque de retención	Más de 25GF-CM en 0 PPS
10	Aislamiento cs	Clase E para bobinas
11	Fuerza de aislamiento	100 V AC por un segundo
12	Resistencia a aislamiento	50mΩ DC 500 V
13	Frecuencia de respuesta máxima	Más de 1000 PPS
14	Frecuencia de inicio máxima	Más de 900pps
15	Rango de temperatura de funcionamiento	-0 ~ +55 grado
