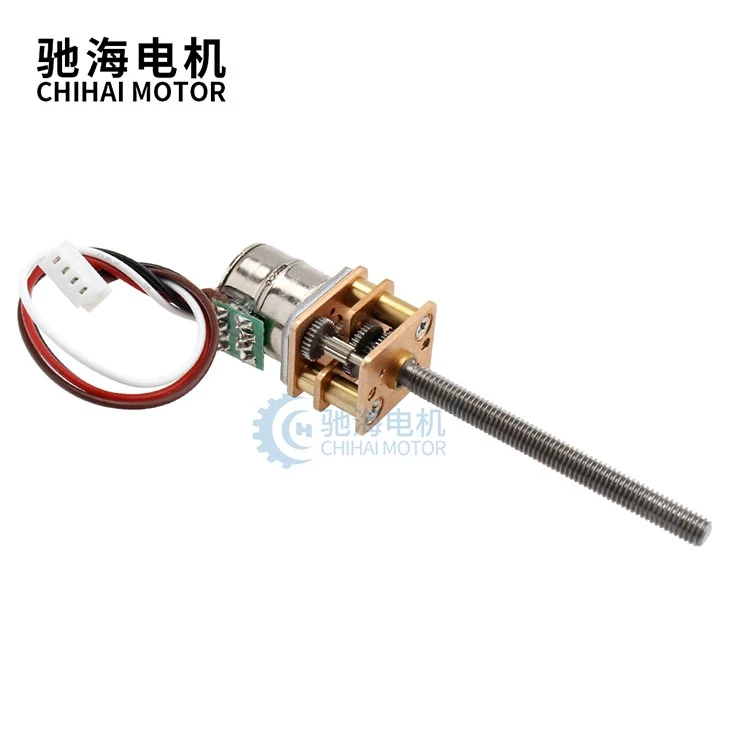

Motor de CC de alta velocidad
Descripción del Producto
| tipo de producto |
CHS-GM12-10BY Motor paso a paso sin escobillas |

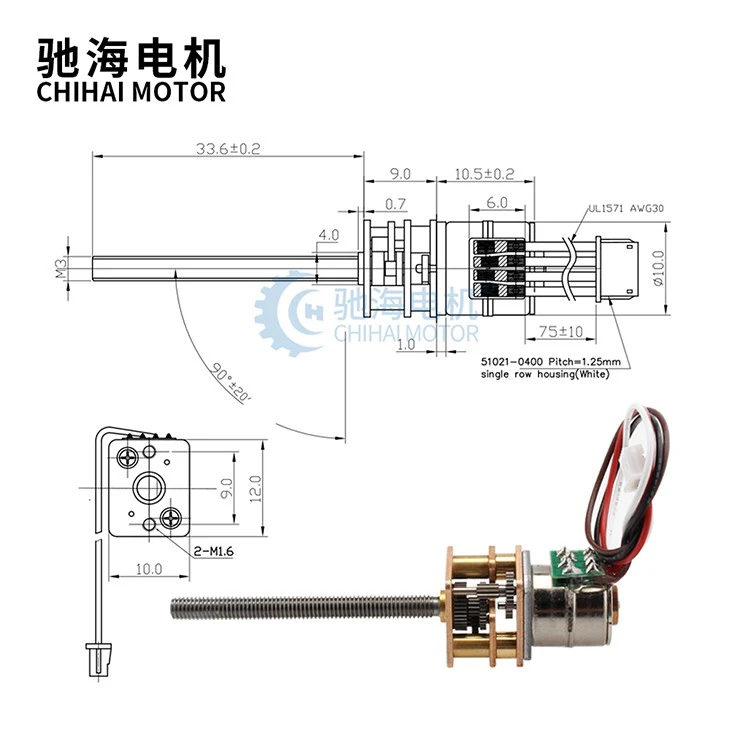

| Longitud del eje |
33,6 mm (personalizable por lotes) |
| Diámetro del eje |
M3 Rosca el eje (lote personalizable) |
| Rango de voltaje |
CC 5.0V |
| peso |
Alrededor de 11g |
| Ángulo de paso |
Ángulo de paso de 18 grados |
| resistencia de fase |
39 Ω/Fase |
| solicitud |
Plataforma inteligente, palo selfie eléctrico, equipo de seguimiento de cámara de teléfono móvil Robot, manipulador inteligente, etc. Accesorios opcionales: acoplamiento por brida, accionamiento simple, etc. |
Aplicaciones:
robot inteligente, manipulador inteligente, muebles inteligentes, sistema de enfoque inteligente, cabezal en miniatura, etc.
Características:
¡Cuanto menor sea la relación de desaceleración, mayor será el ángulo de paso y menor será el par!

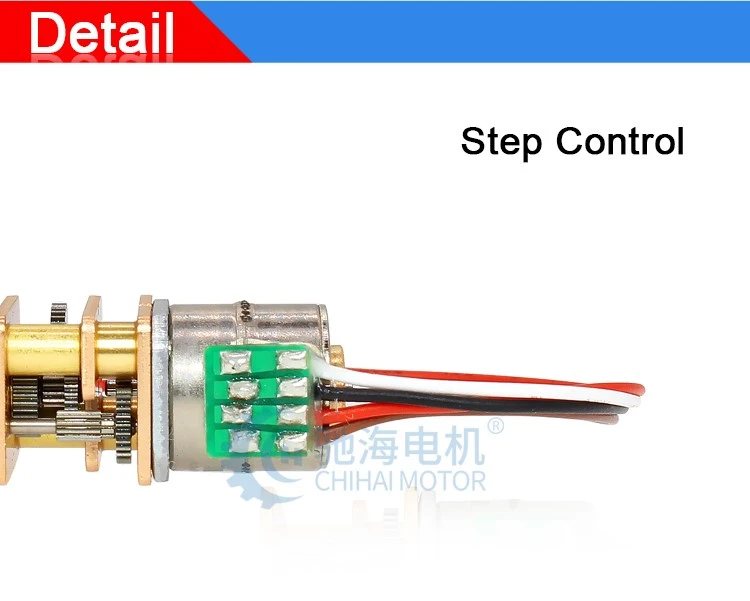

Control de pasos, la señal de pulso eléctrico se transforma en control de desplazamiento angular para facilitar el control inteligente.

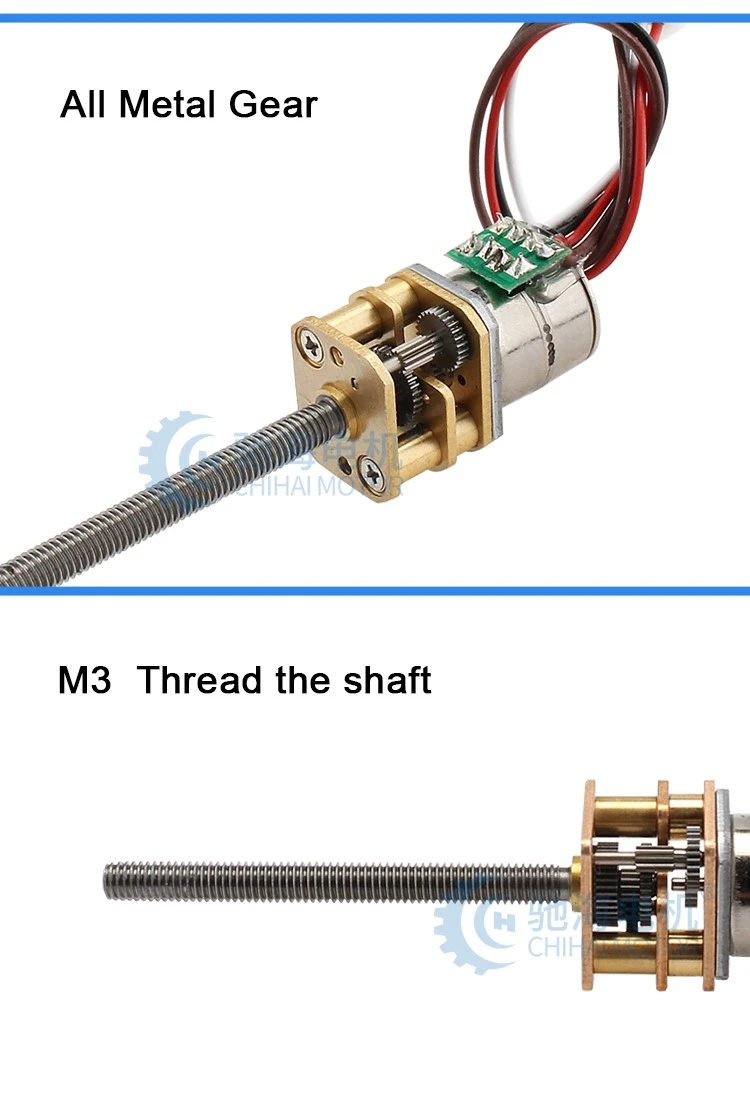

El uso de material de engranaje totalmente metálico, cuyo uso es más resistente al desgaste para prolongar la vida útil
El eje roscado puede equiparse con tuercas con brida

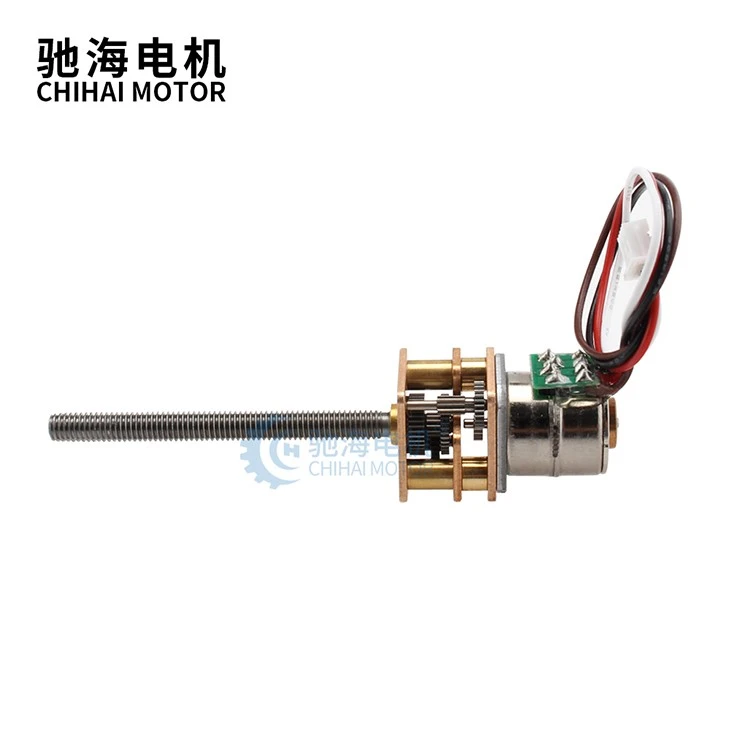

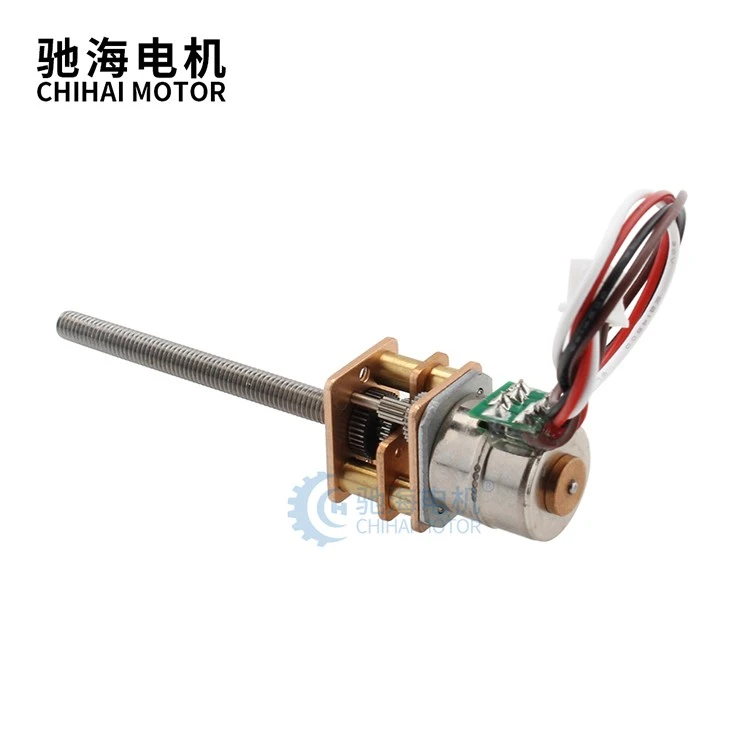

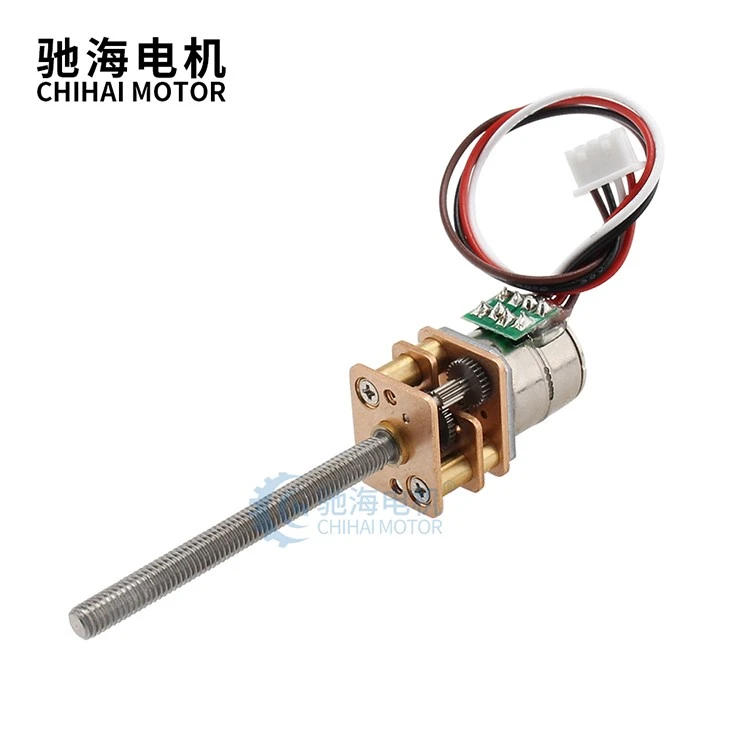

Imágenes detalladas
| Modelo:CHS-GM12-10BY Motor paso a paso sin escobillas |
| Voltaje: CC 5,0V (controlador IC:L6219) |

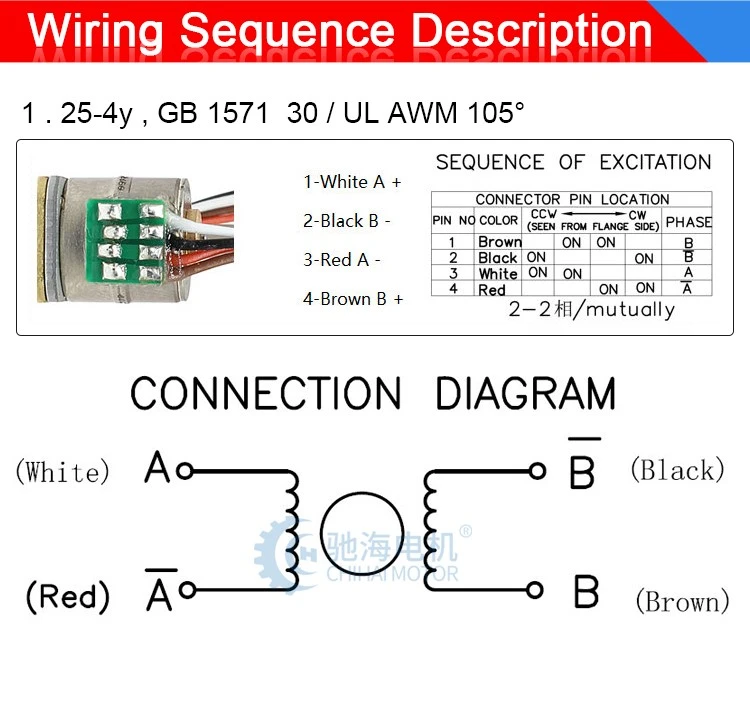

| NO. de fases | Fase 2-2 bipolar |
| Relación | 1: 10 | 1: 20 | 1: 30 | 1: 50 | 1: 100 | 1: 150 | 1: 210 | 1: 298 | 1: 380 |
| Relación de reducción precisa | 9.68 | 19.36 | 29.47 | 51.1 | 99.3 | 150.96 | 209.76 | 297.9 | 379.16 |
| Ángulo de paso | 1.86 grado | 0.93 grados | 0.61 grados | 0.35 grados | 0.18 grados | 0.12 grados | 0.086 grados | 0.06 grados | 0.047 grados |
| Corriente de fase | 128mA / FASE |
| Resistencia de fase | 39±7% ohmios / FASE |
| Inductancia de fase | 14,3 mH/FASE |
| Par de sujeción (kgf.cm) | 0.12 | 0.24 | 0.36 | 0.60 | 1.20 | 1.80 | 2.50 | Máximo permitido 3.0kgf.cm |
| Extraiga el par (kgf.cm) | 0.03 | 0.06 | 0.09 | 0.15 | 0.30 | 0.45 | 0.63 | 0.90 | 1.10 |
| Frecuencia máxima de inicio | MÁS DE 1200 PPS |
| Frecuencia máxima de respuesta | MÁS DE 900 PPS |
PAQUETE:
Embalaje estándar de cartón de exportación.
EL TIEMPO DE ENTREGA:
3-20 días después de confirmar el pedido, la fecha de entrega detallada debe decidirse de acuerdo con
temporada de producción y cantidad de pedido.
ATENCIÓN:
Si se requieren documentos especiales de despacho de aduana, comuníquese con nosotros con anticipación para confirmarlo.
Etiqueta: motor de CC de alta velocidad, China, fabricantes, fábrica, personalizado, venta al por mayor, a granel, en stock
