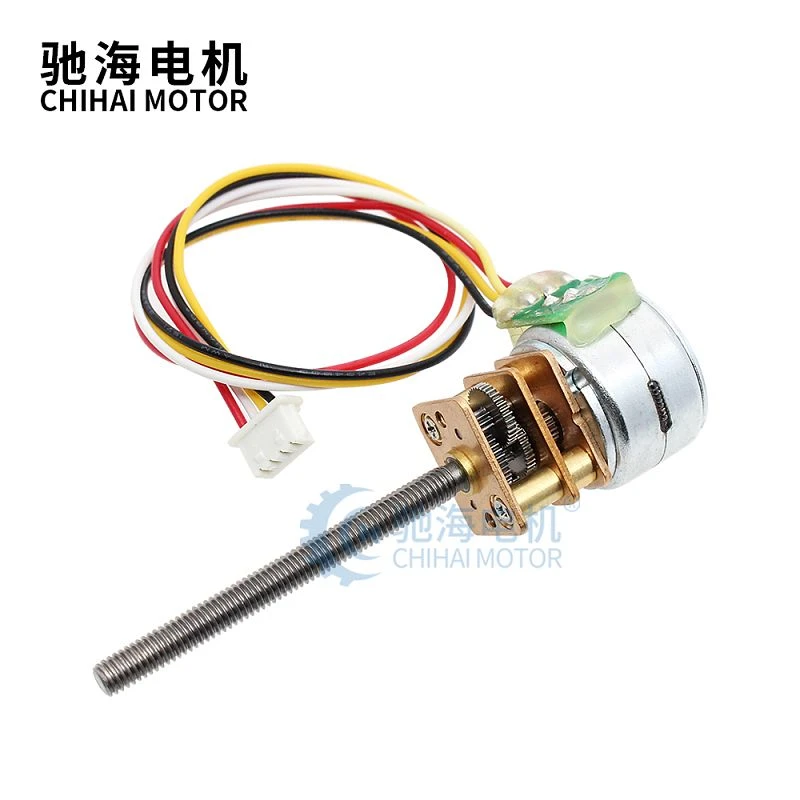

15BY Motor de engranajes micro paso a paso M3 Eje de tornillo
Peso: alrededor de 14 g
Ángulo de paso: 18 grados/50
Descripción del producto
Tipo de producto: | CHS-GM12-15BY Motor paso a paso CC |
Longitud del eje: | 33,6 mm (lote personalizable) |
Diámetro del eje: | Rosca M3 del eje (lote personalizable) |
Voltaje: | CC 5-12V |
Peso: | Acerca de 14g |
Ángulo de paso: | 18 grados / 50 |
resistencia de fase: | 30 Ω/Phase |
Solicitud: | Palo selfie inteligente, soporte para cámara inteligente, Ángulo de la cámara del robot inteligente, micro robot inteligente, etc. |

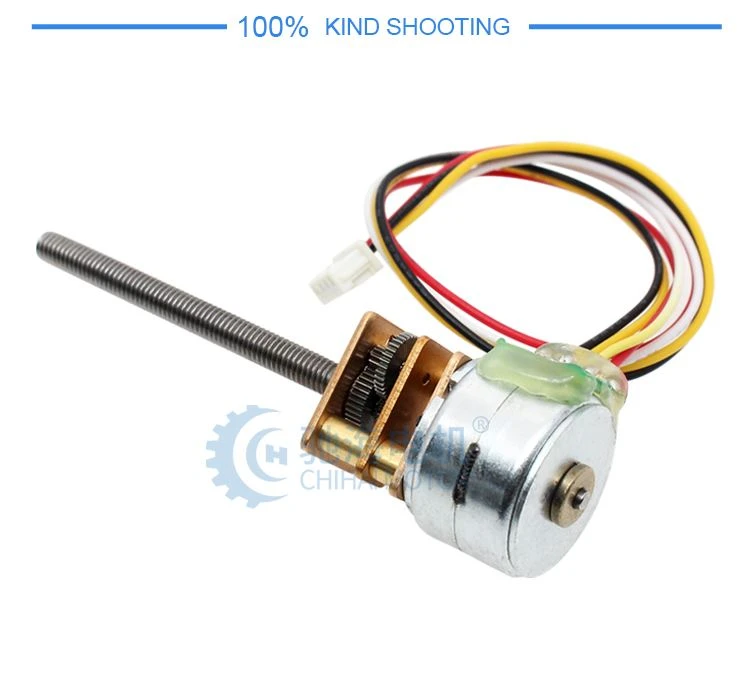

Imágenes detalladas
Parámetros del motor paso a paso de entrada
Nombre del modeloMODELO:CHS-15BY-M3015 | |||
Tensión nominal | 5 V CC (CONTROLADOR IC:16219) | CORRIENTE POR FASE | 160mA / FASE |
RESISTENCIA DE LA BOBINA | 30±7 percent ohm / PHASE | Nº DE FASES | 2 FASES |
ÁNGULO DE PASO | 18 grados / PASO | MÉTODO DE EXCITACIÓN | EXCITACIÓN 2 FASES |
MODO CONDUCTOR | ACCIONAMIENTO BIPOLAR | INDUCTANCIA DE BOBINA | 9,5 mH / FASE |
TORSIÓN DE-EXTRACCIÓN | MÁS QUE | PAR DE RETENCIÓN | MÁS QUE |
4 gf-cm A 500 pps | 16 gf-cm A 0 pps | ||
FRECUENCIA DE RESPUESTA MÁXIMA | MÁS DE 1200pps | FRECUENCIA DE ARRANQUE MÁX. | MÁS DE 900pps |
CLASE DE AISLAMIENTO | CLASE E PARA BOBINAS | FUERZA DEL AISLAMIENTO | 100 V AC POR UN SEGUNDO |
RESISTENCIA DE AISLAMIENTO | 50MΩ DC 500V | TEMPERATURA DE FUNCIONAMIENTO | -0 - más 55 grados |
Parametros del producto
Modelo:CHS-GM15BY-Ω-50-33.6 M3 DC Stepping Moto | |
Voltaje: CC 5.0V (controlador IC:L6219) | |
Frecuencia del motor Rango de tensión de funcionamiento | |
etapas | 2 fases 4 hilos |
Proporción | 1: 50 |
Ángulo de paso | 0.36 grados |
Sin velocidad de carga (rpm) | 60 rpm / 1000 pps |
Sin corriente de carga (mA) | Menor o igual a 400 mA / 1000pps |
Par de retención (gf.cm) | 700gf.cm mínimo |
Extraiga el par (kgf.cm) | 480gf.cm m Min / 1000pps |
Inductancia (mH) | 9.5 mH ± 15 percent （25 degree LCR 1.0V) |

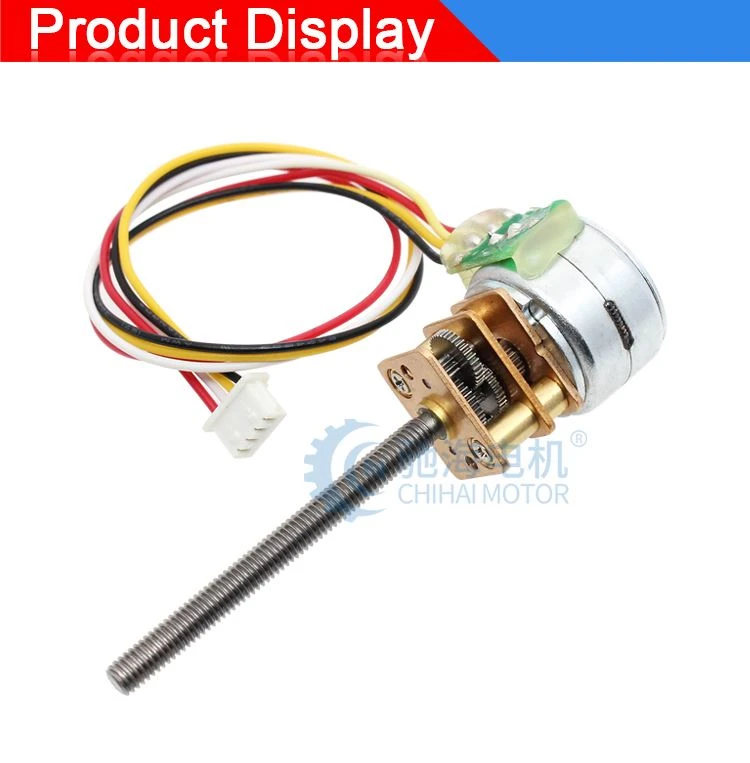

Pantalla del producto
Entrega de embalaje
PAQUETE:
Embalaje de cartón de exportación estándar.
EL TIEMPO DE ENTREGA:
3-20 días después de confirmar el pedido, la fecha de entrega detallada debe decidirse de acuerdo con
Temporada de producción y cantidad de pedido.
ATENCIÓN:
Si se requieren documentos especiales de despacho de aduanas, comuníquese con nosotros con anticipación para confirmarlo.
Preguntas más frecuentes
P: 1. ¿Qué tipo de motores puede proporcionar?
A: Por ahora, proporcionamos principalmente micromotores y una serie de motores de desaceleración de CC, incluidos motores de desaceleración de dientes rectos, motores de desaceleración planetaria, motores de desaceleración de tornillo sin fin. diámetro entre 8 y 51 mm.
P: 2. Me puedes enviar una lista de precios?
A: For all of our motors, they are customized based on different requirements like lifetime, noise, voltage, and shaft etc. The price also varies according to annual quantity. So it's really difficult for us to provide a price list. If you can share your detailed requirements and annual quantity, we'll see what offer we can provide.
Q:3. What's the lead time for regular order?
A: Para los pedidos, el tiempo de entrega estándar es de 3 a 25 días y este tiempo puede ser más corto o más largo según el modelo, el período y la cantidad.
P: 4. ¿Es posible que usted desarrolle nuevos motores si podemos proporcionar el costo de las herramientas?
A: Yes. Please kindly share the detailed requirements like performance, size, annual quantity, target price etc. Then we'll make our evaluation to see if we can arrange or not.
P: 5. ¿Podrían enviarme muestras gratis?
Sí, también podemos devolverle la tarifa de las muestras cuando realiza el pedido.
Etiqueta: 15by micro stepping motor m3 tornillo eje, China, fabricantes, fábrica, personalizado, venta al por mayor, a granel, en stock
