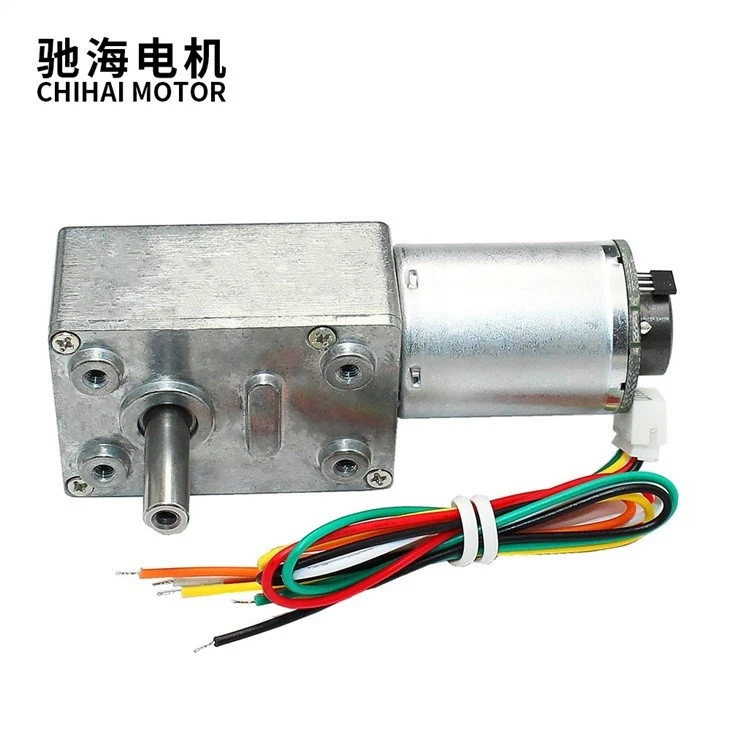

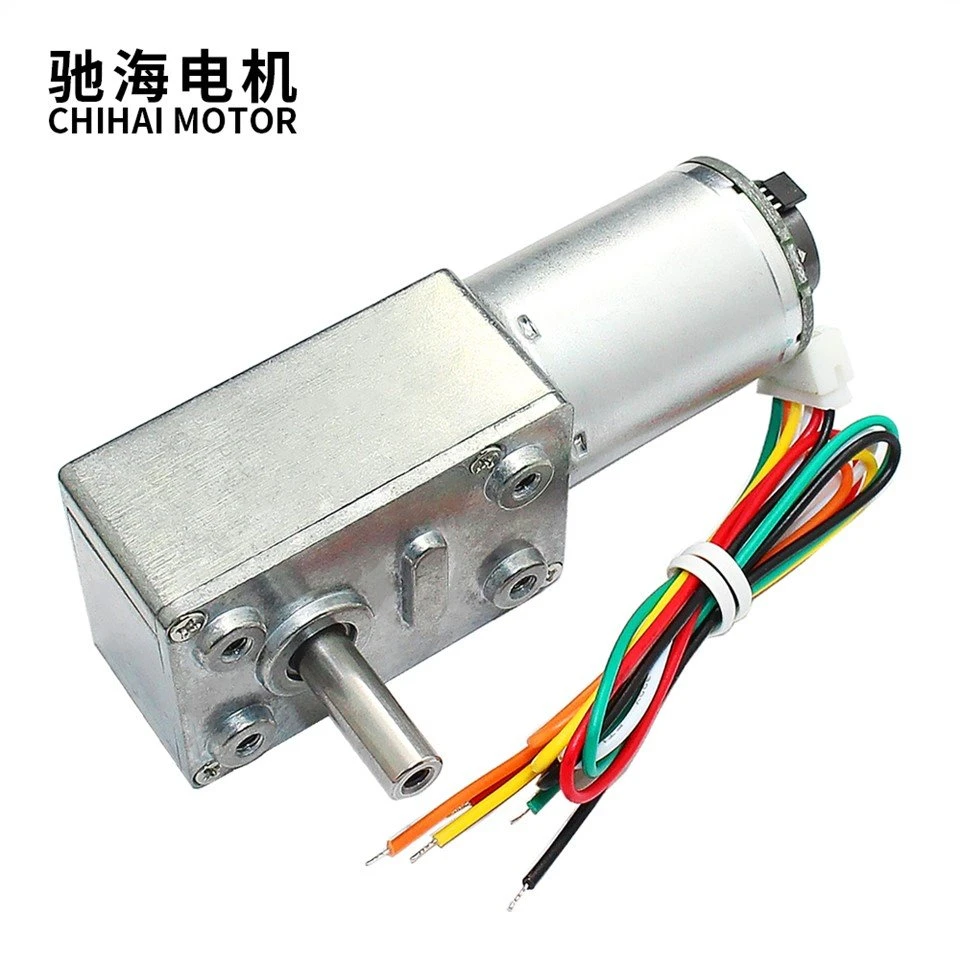

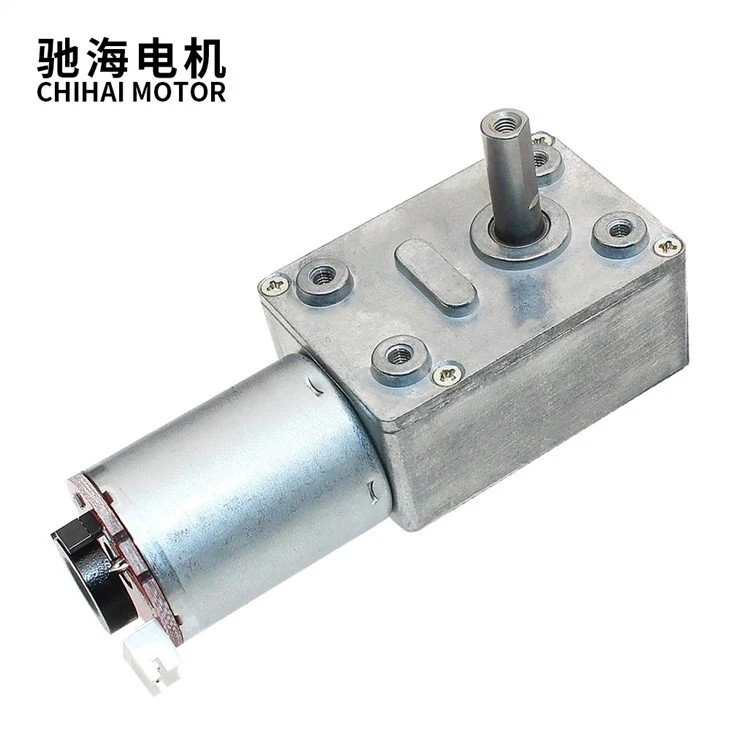

Motor de codificador de CC de engranaje helicoidal para robot
Longitud del eje de salida: 18,5 mm D
Diámetro del eje: 6 mm
Motor codificador de CC de engranaje helicoidal para robot
Descripción del producto
Tipo de producto: | Motorreductor CHW4632-370 ABHL |

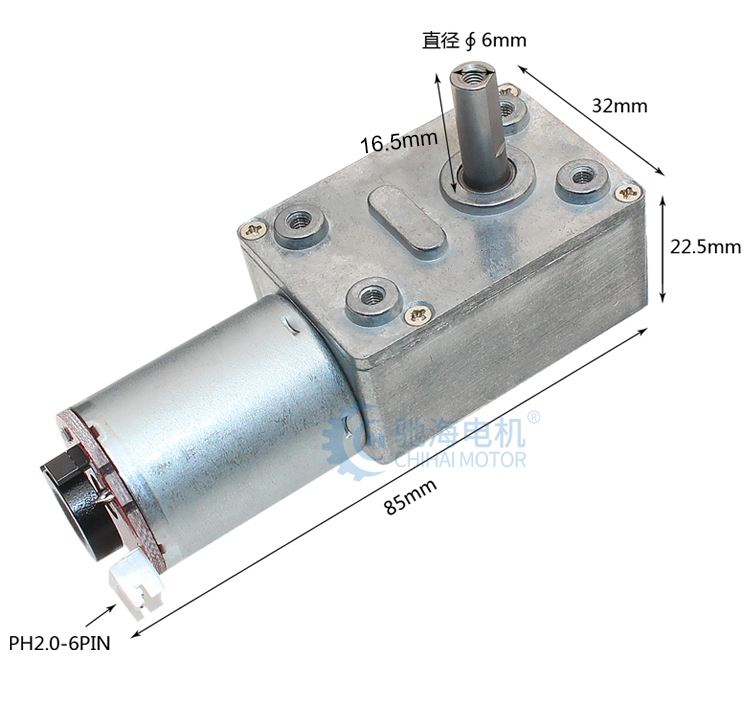

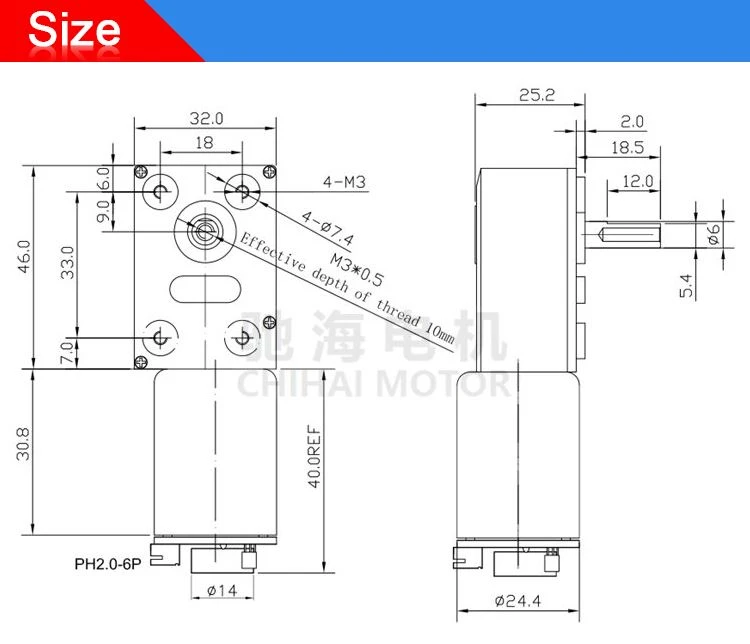

Longitud del eje de salida | 18,5 mm de profundidad |
Diámetro del eje | 6 mm |
Rango de voltaje | DC1.5-24.0V |
peso | Alrededor de 200g |

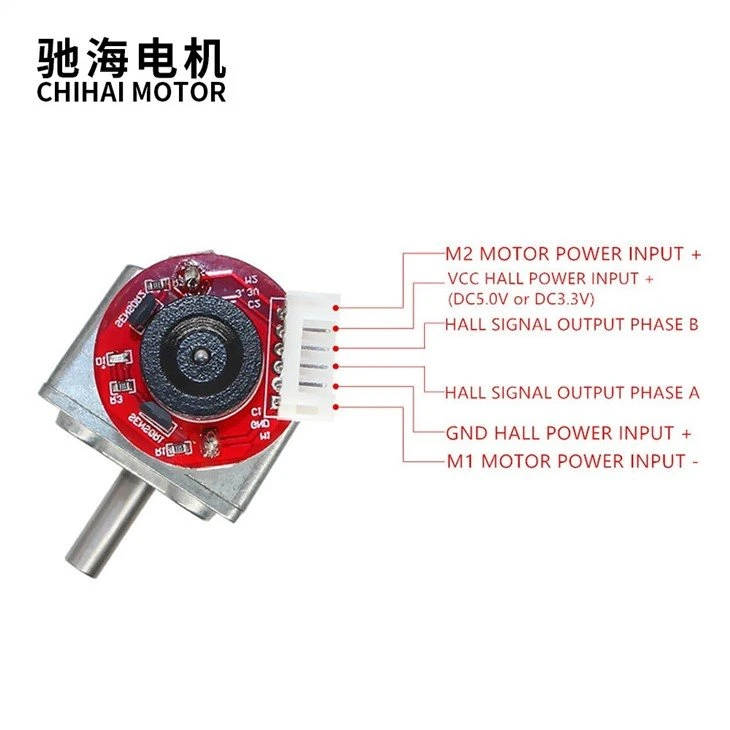

especificación de cableado | Cabezal de terminal PH2.0-6PIN |

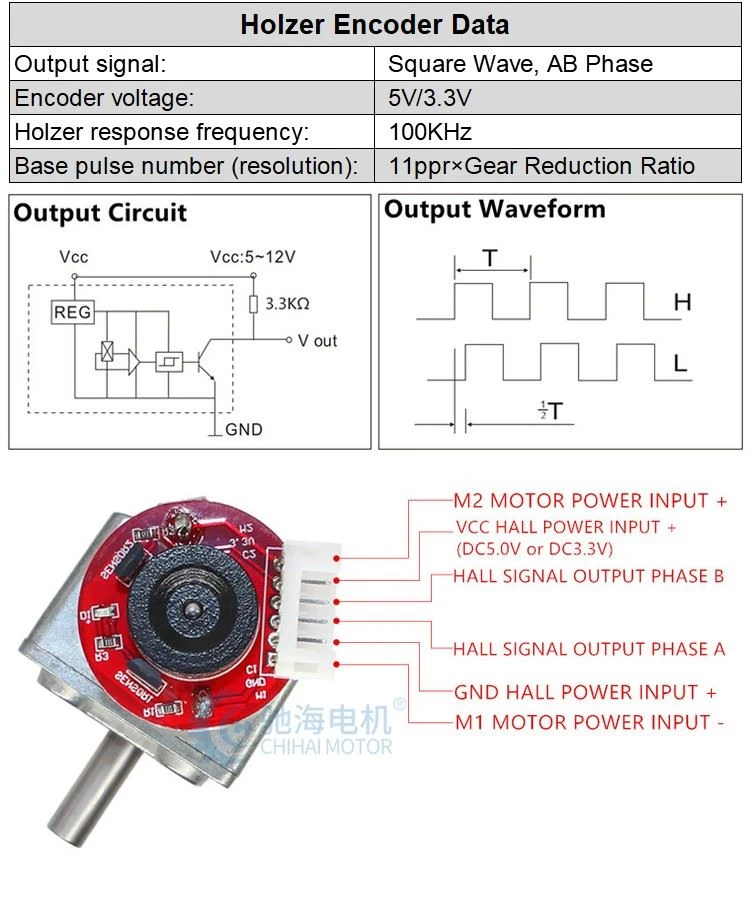

Especificación del codificador | Codificador bifásico AB, señal básica de 11 líneas voltaje 3.3V o 5.0V |

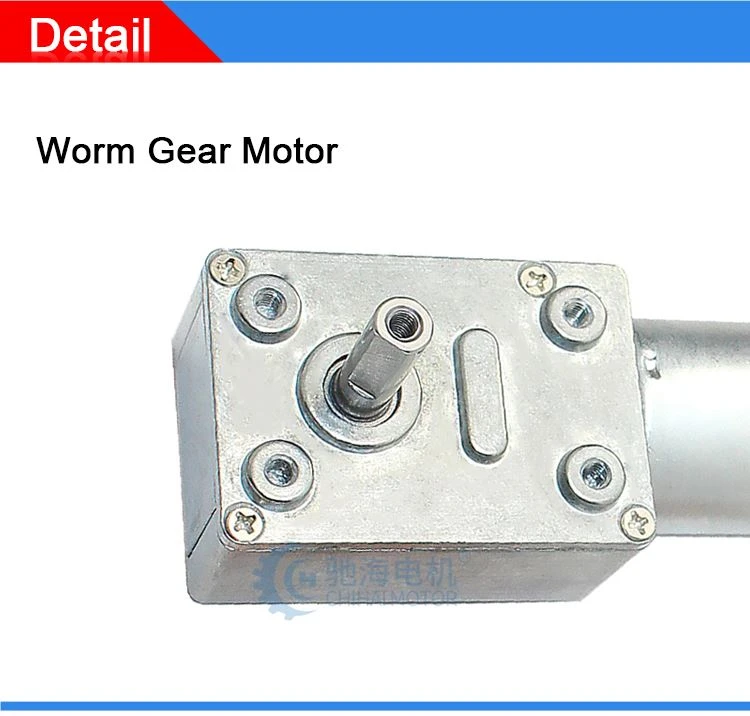

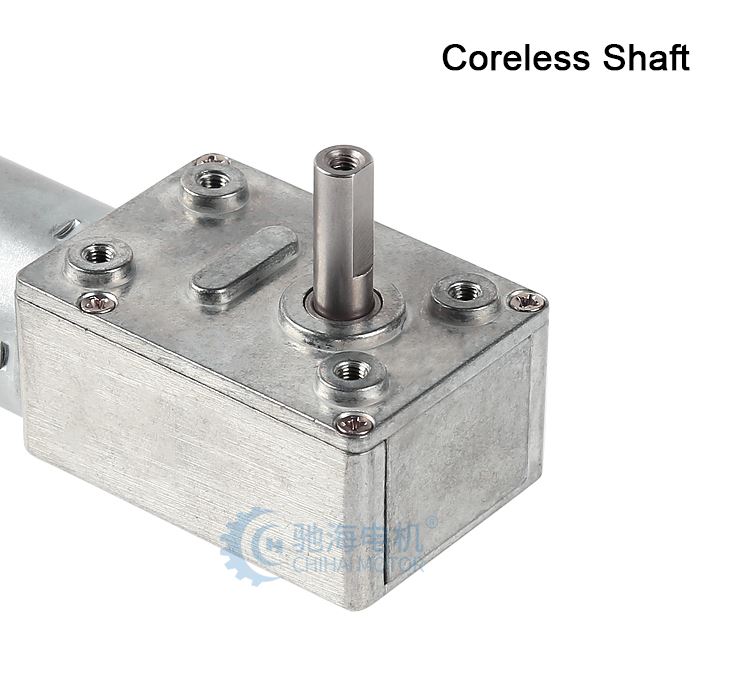

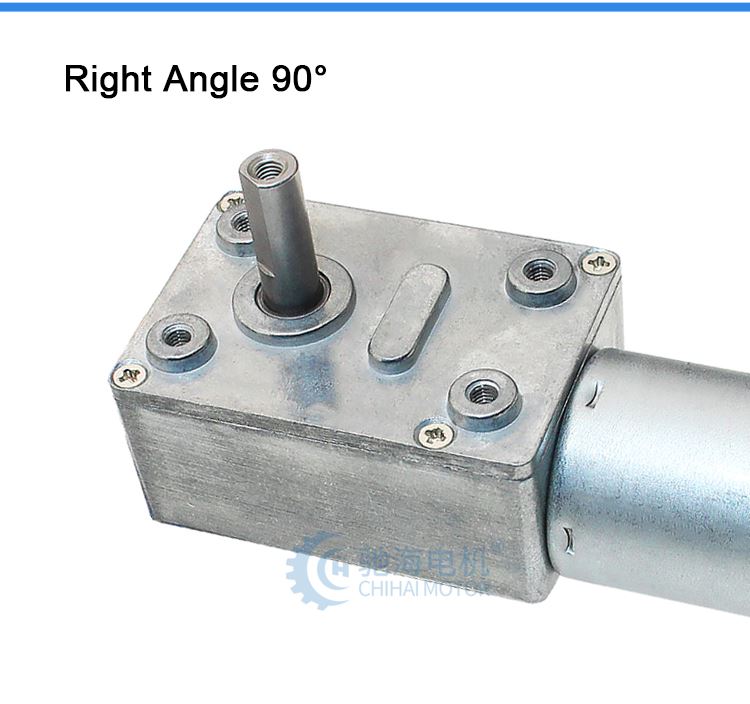

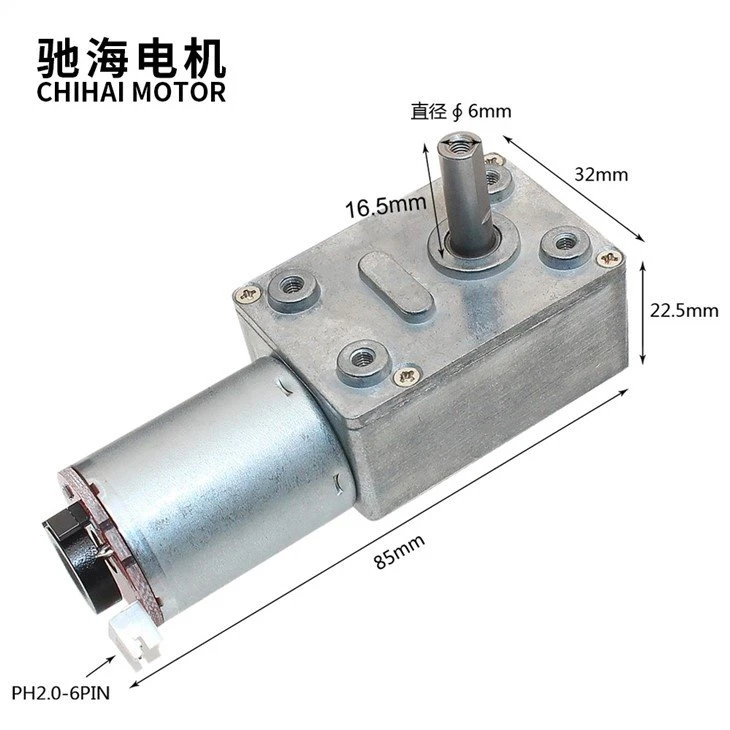

Imágenes detalladas
Embalaje& Entrega
Modelo：Motor de engranaje helicoidal CHW-4632-370 ABHL | |||||||
Voltaje: DC6.0V Potencia de salida: 2.5W | |||||||
Relación de reducción | 1：32 | 1：65 | 1：158 | 1：200 | 1：337 | 1：564 | 1：1019 |
Corriente sin carga （mA) | ≤100 | ≤100 | ≤100 | ≤100 | ≤100 | ≤100 | ≤100 |
Velocidad sin carga (rpm) | 185 | 90 | 37 | 30 | 18 | 11 | 6 |
Par nominal (Kg.cm) | 1.6 | 3.3 | 7.5 | 10.0 | 17.0 | 28.0 | 30.0 |
Velocidad nominal （rpm) | 132 | 65 | 27 | 21 | 13 | 7 | 4 |
Corriente nominal （A) | ≤0.6 | ≤0.6 | ≤0.6 | ≤0.6 | ≤0.6 | ≤0.6 | ≤0.6 |
Par de bloqueo （Kg.cm) | ≥2.9 | ≥6.0 | ≥15.0 | par máximo 30kg.cm | |||
Corriente de bloqueo （A） | ≤2.6 | ≤2.6 | ≤2.6 | ≤2.6 | ≤2.6 | ≤2.6 | ≤2.6 |
Señal de pasillo (11 × RELACIÓN) | 352 | 715 | 1738 | 2200 | 3707 | 6204 | 11209 |
Voltaje: DC12.0V Potencia de salida: 3.3W | |||||||
Relación de reducción | 1：32 | 1：65 | 1：158 | 1：200 | 1：337 | 1：564 | 1：1019 |
Corriente sin carga （mA) | ≤150 | ≤150 | ≤150 | ≤150 | ≤150 | ≤150 | ≤150 |
Velocidad sin carga (rpm) | 185 | 90 | 37 | 30 | 18 | 11 | 6 |
Par nominal (Kg.cm) | 1.6 | 3.3 | 7.5 | 10.0 | 17.0 | 28.0 | 30.0 |
Velocidad nominal （rpm) | 132 | 65 | 27 | 21 | 13 | 7 | 4 |
Corriente nominal （A) | ≤0.5 | ≤0.5 | ≤0.5 | ≤0.5 | ≤0.5 | ≤0.5 | ≤0.5 |
Par de bloqueo （Kg.cm) | ≥2.9 | ≥6.0 | ≥15.0 | par máximo 30kg.cm | |||
Corriente de bloqueo （A） | ≤1.2 | ≤1.2 | ≤1.2 | ≤1.2 | ≤1.2 | ≤1.2 | ≤1.2 |
Señal de pasillo (11 × RELACIÓN) | 352 | 715 | 1738 | 2200 | 3707 | 6204 | 11209 |
Voltaje: DC24.0V Potencia de salida: 12.0W | |||||||
Relación de reducción | 1: 32 | 1: 65 | 1: 158 | 1: 200 | 1: 337 | 1: 564 | 1: 1019 |
Corriente sin carga （mA) | ≤200 | ≤200 | ≤200 | ≤200 | ≤200 | ≤200 | ≤200 |
Velocidad sin carga (rpm) | 375 | 180 | 74 | 60 | 35 | 21 | 12 |
Par nominal (Kg.cm) | 3.2 | 6.0 | 6.0 | 7.5 | 13.0 | 20.0 | 30.0 |
Velocidad nominal （rpm) | 264 | 130 | 53 | 42 | 25 | 15 | 8 |
Corriente nominal （A) | ≤0.7 | ≤0.7 | ≤0.7 | ≤0.7 | ≤0.7 | ≤0.7 | ≤0.7 |
Par de bloqueo （Kg.cm) | ≥5.5 | ≥12.0 | par máximo 30kg.cm | ||||
Corriente de bloqueo （A） | ≤2.3 | ≤2.3 | ≤2.3 | ≤2.3 | ≤2.3 | ≤2.3 | ≤2.3 |
Señal de pasillo (11 × RELACIÓN) | 352 | 715 | 1738 | 2200 | 3707 | 6204 | 11209 |
PAQUETE:
Embalaje de cartón de exportación estándar.
EL TIEMPO DE ENTREGA:
3-20 días después de confirmar el pedido, la fecha de entrega detallada debe decidirse de acuerdo con
temporada de producción y cantidad de pedido.
ATENCIÓN:
Si se requieren documentos especiales de despacho de aduana, comuníquese con nosotros con anticipación para su confirmación.
Preguntas más frecuentes
P: 1. ¿Qué tipo de motores puede proporcionar?
A: Por ahora, proporcionamos principalmente micromotor y una serie de motores de desaceleración de CC, que incluyen motor de desaceleración de diente recto, motor de desaceleración planetaria, motor de desaceleración de gusano.Actualmente, nuestra empresa se enfoca en desarrollar varios tipos de motores con voltaje entre 1 VCC y 30 VCC y motor diámetro entre 8 y 51 mm.
P: 2. ¿Me pueden enviar una lista de precios?
A: Para todos nuestros motores, se personalizan en función de diferentes requisitos como vida útil, ruido, voltaje, eje, etc. El precio también varía según la cantidad anual. Por lo tanto, es realmente difícil para nosotros proporcionar una lista de precios. Si puede compartir sus requisitos detallados y la cantidad anual, veremos qué oferta podemos ofrecer.
P: 3. ¿Cuál es el plazo de entrega de un pedido regular?
A: Para los pedidos, el plazo de entrega estándar es de 3 a 25 días y este tiempo puede ser más corto o más largo según el modelo, el período y la cantidad diferentes.
P: 4. ¿Es posible que desarrolle nuevos motores si podemos proporcionar el costo de las herramientas?
A:Si. Por favor, comparta los requisitos detallados como rendimiento, tamaño, cantidad anual, precio objetivo, etc. Luego, haremos nuestra evaluación para ver si podemos organizar o no.
Q: 5. ¿Podrían enviarme muestras gratis?
Sí, también podemos devolverle la tarifa de las muestras cuando realice el pedido.
