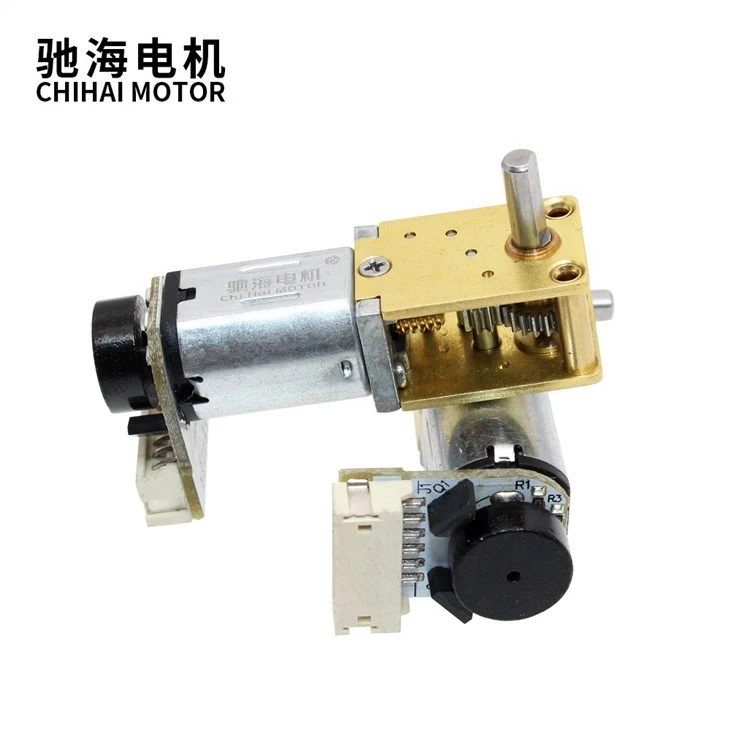

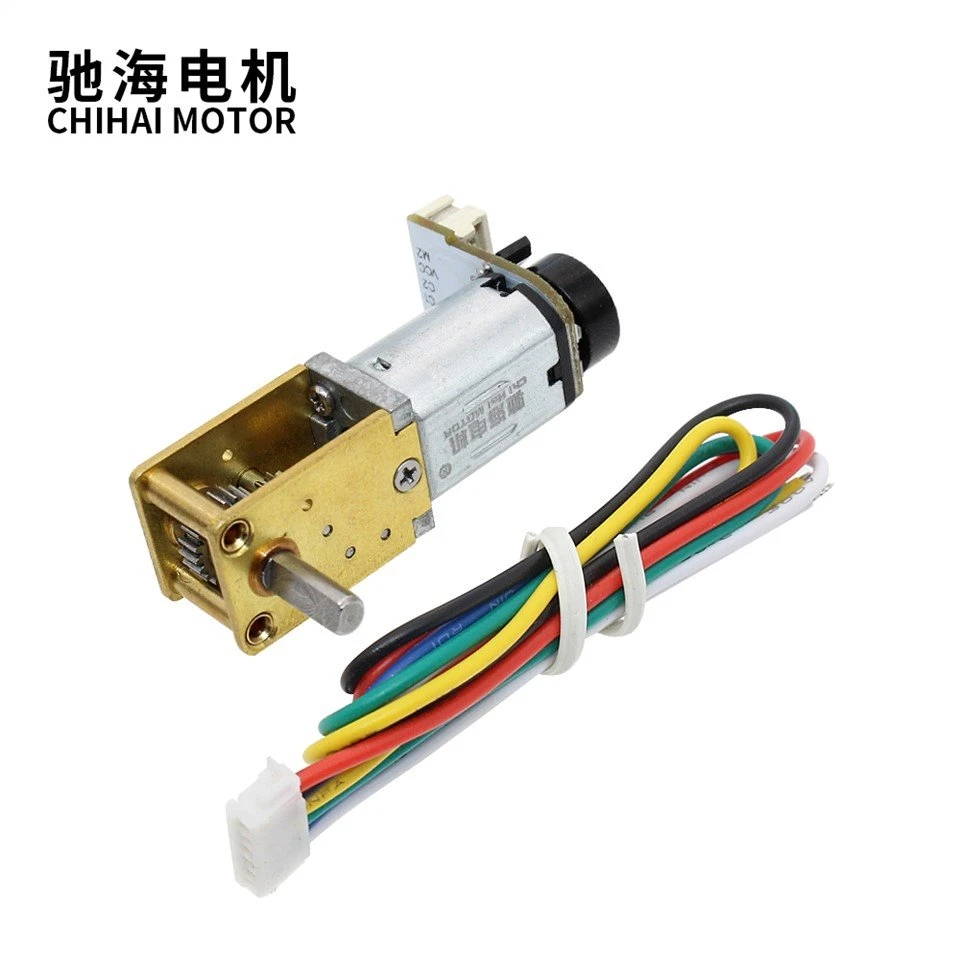

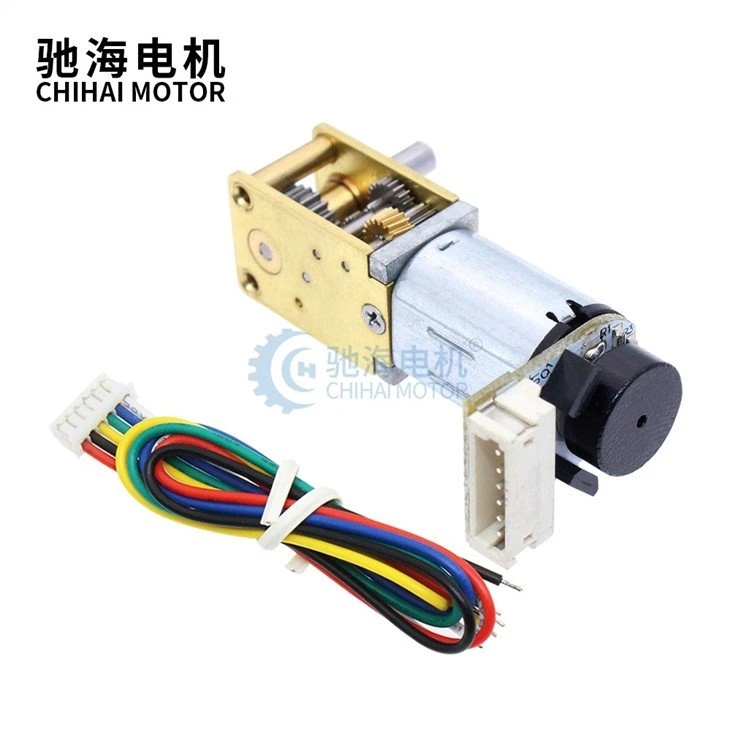

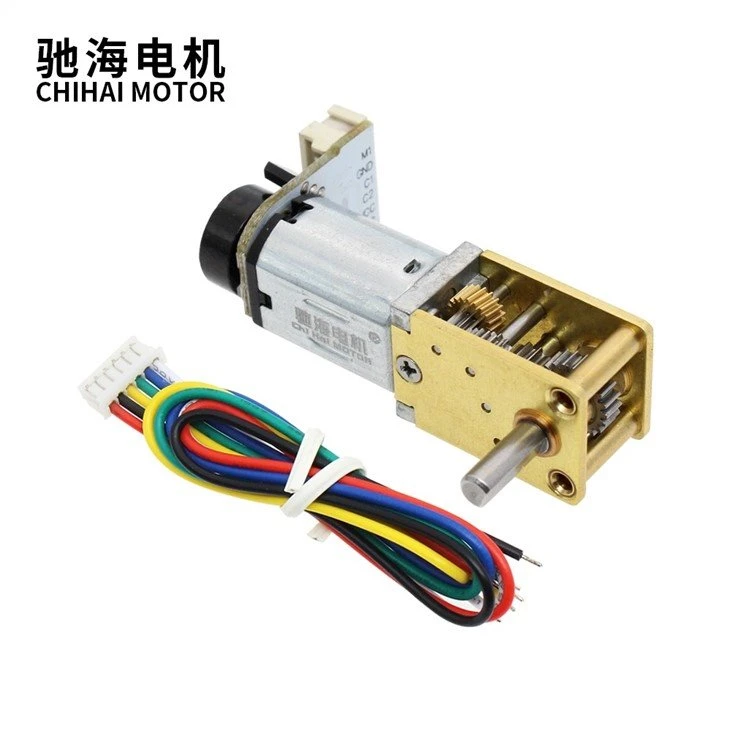

N20 Micro Worm Gear Coding Motor
Tamaño: 10 * 18 * 34 mm (no incluye el eje)
Longitud del eje: 8mm D
N20 Micro motor de codificación de engranajes de gusano
Descripción del producto
Tipo de producto: | CHF-GW12T-N20VA ABHL DC motor de engranajes de gusano con codificador de pasillo |
tamaño: | 10 * 18 * 34 mm (no incluye el eje) |
Longitud del eje: | 8mm D |
Dianeter del eje: | Ḥ3mm grueso 2.5 D |
voltaje: | DC 3-12V |
peso: | Alrededor de 16g |

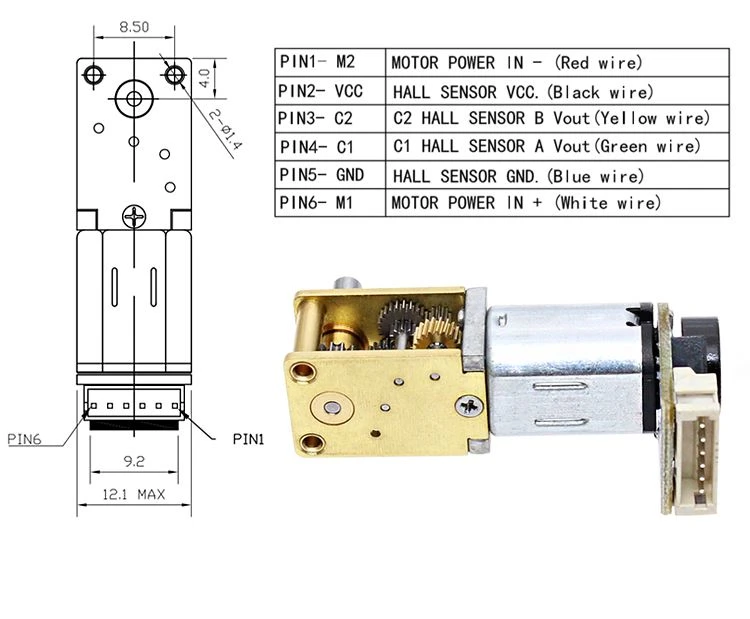

Especificación de cableado: | Conector de terminal ZH1.5-6PIN |

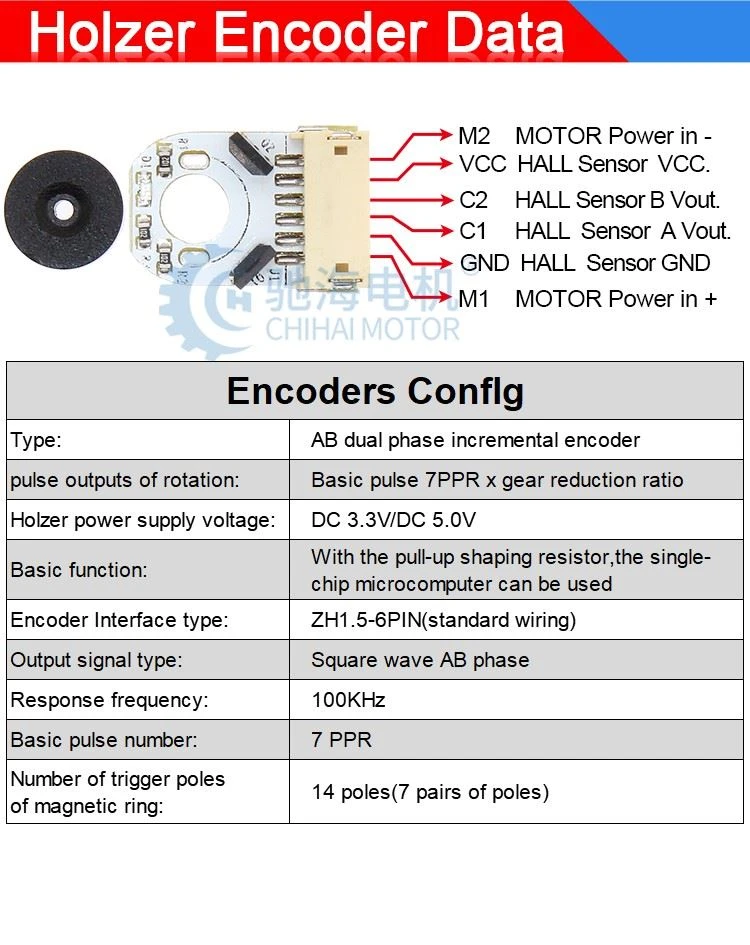

codificador características técnicas: | AB doble fase codificador 7 línea señal básica tensión 3.3V o 5.0V |
aplicación: | Robot inteligente, manipulador inteligente, muebles inteligentesInteligente sistema de enfoque, cabeza en miniatura, etc. |
Imágenes detalladas
Modelo: CHF-GW12T-N20VA DC Worm Gear Motor | ||||
Voltaje: Alimentación DC12.0V 0.2W（A35# Introduzca el motor） | ||||
No se recomienda la construcción de micro-engranajes, función de autobloqueo para utilizar mayor que 5.0kg.cm. La carga nominal continua no debe exceder 2.5kg.cm | ||||
proporción | 118 | 238 | 300 | 603 |
Corriente sin carga(mA) | ≤65 | ≤65 | ≤65 | ≤65 |
Velocidad sin carga (rpm) | 200 | 100 | 78 | 39 |
Par nominal(Kg.cm) | 0.4 | 0.7 | 0.9 | 1.8 |
Par nominal (N.m) | 0.034 | 0.069 | 0.088 | 0.18 |
Velocidad nominal (rpm) | 140 | 70 | 55 | 27 |
Corriente nominal(A) | ≤0.15 | ≤0.15 | ≤0.15 | ≤0.15 |
Corriente de parada(A) | ≤0,4 | ≤0,4 | ≤0,4 | ≤0,4 |
Par de establo (Kg.cm) | ≤1.10 | ≤2.40 | No se puede exceder 3.0kg.cm | |
Señal HALL(7×Ratio) | 826.469 | 1652.931 | 2112.082 | 4224.164 |
Voltaje: Alimentación DC6.0V 0.2W （A35# Introduzca el motor） | ||||
proporción | 118 | 238 | 300 | 603 |
Corriente sin carga(mA) | ≤35 | ≤35 | ≤35 | ≤35 |
Velocidad sin carga (rpm) | 98 | 49 | 37 | 19 |
Par nominal(Kg.cm) | 0.15 | 0.3 | 0.4 | 0.8 |
Par nominal (N.m) | 0.015 | 0.029 | 0.039 | 0.078 |
Velocidad nominal (rpm) | 70 | 35 | 27 | 13 |
Corriente nominal(A) | ≤0.08 | ≤0.08 | ≤0.08 | ≤0.08 |
Corriente de parada(A) | ≤0,2 | ≤0,2 | ≤0,2 | ≤0,2 |
Par de establo (Kg.cm) | ≤0,5 | ≤1.0 | ≤1.5 | ≤2.8 |
Voltaje: Alimentación DC6.0V 0.6W （B 45# Introduzca el motor） | ||||
proporción | 118 | 238 | 300 | 603 |
Corriente sin carga(mA) | ≤35 | ≤35 | ≤35 | ≤35 |
Velocidad sin carga (rpm) | 190 | 94 | 74 | 37 |
Par nominal(Kg.cm) | 0.30 | 0.60 | 0.75 | 1.5 |
Par nominal (N.m) | 0.03 | 0.06 | 0.074 | 0.15 |
Velocidad nominal (rpm) | 140 | 70 | 55 | 27 |
Corriente nominal(A) | ≤0.20 | ≤0.20 | ≤0.20 | ≤0.20 |
Corriente de parada(A) | ≤0,65 | ≤0,65 | ≤0,65 | ≤0,65 |
Par de establo (Kg.cm) | ≤1.10 | ≤2.40 | No se puede exceder 3.0kg.cm | |
Voltaje: Alimentación DC3.0V 0.15W （B 45# Introduzca el motor） | ||||
proporción | 118 | 238 | 300 | 603 |
Corriente sin carga(mA) | ≤35 | ≤35 | ≤35 | ≤35 |
Velocidad sin carga (rpm) | 90 | 45 | 35 | 18 |
Par nominal(Kg.cm) | 0.15 | 0.30 | 0.40 | 0.8 |
Par nominal (N.m) | 0.015 | 0.029 | 0.039 | 0.078 |
Velocidad nominal (rpm) | 65 | 33 | 26 | 13 |
Corriente nominal(A) | ≤0.15 | ≤0.15 | ≤0.15 | ≤0.15 |
Corriente de parada(A) | ≤0,35 | ≤0,35 | ≤0,35 | ≤0,35 |
Par de establo (Kg.cm) | ≤0,5 | ≤1.0 | ≤1.5 | ≤2.8 |
Embalaje & Entrega
paquete:
Embalaje de cartón de exportación estándar.
TIEMPO DE ENTREGA:
3-20 días después de confirmar el pedido, la fecha de entrega debe decidirse de acuerdo con
temporada de producción y cantidad de pedido.
atención:
Si se requieren documentos especiales de despacho de aduanas, póngase en contacto con nosotros con antelación para confirmarlo.
Preguntas más frecuentes
P:1.¿Qué tipo de motores puede proporcionar?
un:Por ahora, Proporcionamos principalmente micromotor y una serie de motores de desaceleración de CC, incluyendo motor de desaceleración dental recta, motor de desaceleración planetaria, motor de desaceleración de gusanos. En la actualidad, nuestra empresa se centra en el desarrollo de varios tipos de motores con voltaje entre 1VDC y 30VDC y diámetro del motor entre 8 y 51 mm.
I:2. ¿Puedes enviarme una lista de precios?
un:Para todos nuestros motores, se personalizan en función de diferentes requisitos como la vida útil, el ruido, el voltaje y el eje, etc. El precio también varía según la cantidad anual. Así que es muy difícil para nosotros proporcionar una lista de precios. Si puede compartir sus requisitos detallados y su cantidad anual, veremos qué oferta podemos ofrecer.
I:3. ¿Cuál es el plazo para el pedido regular?
un:Para los pedidos, el plazo de entrega estándar es de 3-25 días y este tiempo puede ser más corto o más largo en función de diferentes modelos, períodos y cantidades.
I:4. ¿Es posible que desarrolle nuevos motores si podemos proporcionar costos de herramientas?
un:Sí. Por favor, comparta amablemente los requisitos detallados como rendimiento, tamaño, cantidad anual, precio objetivo, etc. Luego haremos nuestra evaluación para ver si podemos arreglar o no.
P:5.¿Podría enviarme muestras gratis?
Sí, también podemos devolver la tarifa de sus muestras cuando realice el pedido.
