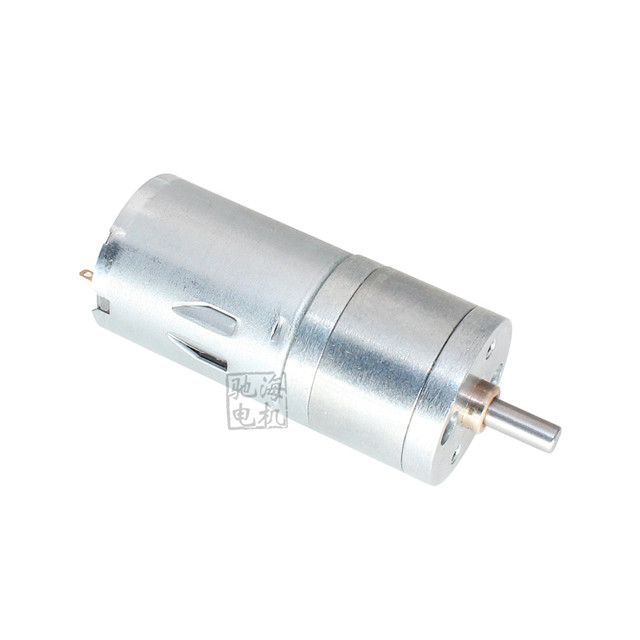

Motor de engranaje de alto torque para robot inteligente
La parte del rotor adopta un grupo de cobre puro, resistencia pequeña y conductividad fuerte, por lo que aumenta el par motor.
Modelo: CHR-GM25-370
Descripción del producto
Marca: | Motor Chihai |
Tipo: | Motor reductor de engranajes de CC de imán permanente CHR-GM25-370 |
caracteristicas: | Estructura de engranaje cilíndrico de metal, par magnético fuerte, coincidencia de motor 370 |
Diámetro externo: | diámetro 25 mm * Lmm (diferente relación de desaceleración es diferente) |
Diámetro del eje: | diámetro del eje externo 4 mmD fuente D grosor 3.5 mm (lote personalizable) |
Longitud del eje: | longitud 12 mm D largo 8 mm (lote personalizable) |
Peso: | aproximadamente 100 gramos (que coinciden con diferentes pesos de relación de desaceleración) |
Caso de aplicación: | robot inteligente, cortina eléctrica, carro de equilibrio inteligente, manipulador inteligente, etc. |
Detalles de producto
1. Bobinado de alambre de cobre puro
La parte del rotor adopta un grupo de cobre puro, resistencia pequeña y conductividad fuerte, por lo que aumenta el par motor.
2. Eje de fuente D
Eje tipo D, instalación más conveniente, no es fácil de deslizar, ahorra tiempo de instalación.
3. El engranaje adopta toda la estructura metálica.
Resistencia al desgaste, resistencia a la torsión, larga vida, rápida disipación de calor, alta precisión y fuerte capacidad compuesta.
4. El material magnético está hecho de imán prensado en húmedo. La fuerza de torsión del material magnético es mayor que la de la tira de goma tradicional, y funciona más suavemente.
5. Aumente la estructura del cepillo de carbón, la vida útil del rango de torque nominal es mayor a 1000H y no requiere mantenimiento. (La vida útil del súper torque se reducirá considerablemente).
Parametros del producto
Modelo : CHR-GM25-370 Motorreductor de CC de imán permanente |
|
|
|
| ||||||||
Voltaje: DC24.0V potencia máxima 3W |
|
|
|
| ||||||||
PROPORCIÓN | 1 ： 4.4 | 1 ： 9.3 | 1：15 | 1：20 | 1：34 | 1 ： 44.9 | 1 ： 74.8 | 1 ： 98.8 | 1 ： 165 | 1 ： 217 | 1 ： 362 | 1 ： 478 |
Corriente sin carga （mA) | ≤40 | ≤40 | ≤40 | ≤40 | ≤40 | ≤40 | ≤40 | ≤40 | ≤40 | ≤40 | ≤40 | ≤40 |
Velocidad sin carga (rpm) | 1360 | 640 | 400 | 300 | 175 | 130 | 80 | 60 60 | 35 | 27 | 16,5 | 12,5 |
Par nominal (Kg.cm) | 0,15 | 0.4 0.4 | 0.6 | 0.8 | 1.3 | 1,8 | 3.0 | 4.0 4.0 | 6.0 | 8.0 | 8.0 | 8.0 |
Velocidad nominal （rpm) | 1000 | 480 | 300 | 225 | 130 | 100 | 60 60 | 45 | 27 | 20 | 14 | 11 |
Corriente nominal （A) | ≤0.16 | ≤0.16 | ≤0.16 | ≤0.16 | ≤0.16 | ≤0.16 | ≤0.16 | ≤0.16 | ≤0.16 | ≤0.16 | ≤0.16 | ≤0.16 |
Par de parada (kg.cm) | 0.6 | 1.1 | 2 | 2.7 | 4.5 4.5 | 6 6 | 9 9 | no puede exceder 9.0kg.cm | ||||
Corriente de bloqueo （A） | ≤0.8 | ≤0.8 | ≤0.8 | ≤0.8 | ≤0.8 | ≤0.8 | ≤0.8 | ≤0.8 | ≤0.8 | ≤0.8 | ≤0.8 | ≤0.8 |
Longitud del desacelerador (mm) | 19,0 | 19,0 | 19,0 | 19,0 | 21,0 | 21,0 | 23,0 | 23,0 | 25,0 | 25,0 | 27,0 | 27,0 |
Voltaje: DC12.0V potencia máxima 2W | ||||||||||||
PROPORCIÓN | 1 ： 4.4 | 1 ： 9.3 | 1：15 | 1：20 | 1：34 | 1 ： 44.9 | 1 ： 74.8 | 1 ： 98.8 | 1 ： 165 | 1 ： 217 | 1 ： 362 | 1 ： 478 |
Corriente sin carga （mA) | ≤80 | ≤80 | ≤80 | ≤80 | ≤80 | ≤80 | ≤80 | ≤80 | ≤80 | ≤80 | ≤80 | ≤80 |
Velocidad sin carga (rpm) | 1360 | 640 | 400 | 300 | 175 | 130 | 80 | 60 60 | 35 | 27 | 16,5 | 12,5 |
Par nominal (Kg.cm) | 0,15 | 0,35 | 0,55 | 0,75 | 1.3 | 1,8 | 3 3 | 4 4 | 6 6 | 8 | 8 | 8 |
Velocidad nominal （rpm) | 1000 | 480,00 | 300,00 | 225,00 | 130,0 | 100,0 | 60,0 | 45,0 | 27.00 | 20.00 | 14.00 | 11,0 |
Corriente nominal （A) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 |
Par de parada (kg.cm) | 0.6 | 1.1 | 2 | 2.7 | 4.5 4.5 | 6 6 | 9 9 | no puede superar los 9 kg.cm | ||||
Corriente de bloqueo （A） | ≤1.3 | ≤1.3 | ≤1.3 | ≤1.3 | ≤1.3 | ≤1.3 | ≤1.3 | ≤1.3 | ≤1.3 | ≤1.3 | ≤1.3 | ≤1.3 |
Voltaje: DC6.0V potencia máxima 1.6W | ||||||||||||
PROPORCIÓN | 1 ： 4.4 | 1 ： 9.3 | 1：15 | 1：20 | 1：34 | 1 ： 44.9 | 1 ： 74.8 | 1 ： 98.8 | 1 ： 165 | 1 ： 217 | 1 ： 362 | 1 ： 478 |
Corriente sin carga （mA) | ≤100 | ≤100 | ≤100 | ≤100 | ≤100 | ≤100 | ≤100 | ≤100 | ≤100 | ≤100 | ≤100 | ≤100 |
Velocidad sin carga (rpm) | 1360 | 640 | 400 | 300 | 175 | 130 | 80 | 60 60 | 35 | 27 | 16,5 | 12,5 |
Par nominal (Kg.cm) | 0,15 | 0,35 | 0,55 | 0,75 | 1,30 | 1,80 | 3.00 | 4.00 | 6.00 | 8.00 | 8.00 | 8.00 |
Velocidad nominal （rpm) | 1000 | 480 | 300 | 225 | 130 | 100 | 60 60 | 45 | 27 | 20 | 14 | 11 |
Corriente nominal （A) | ≤0.5 | ≤0.5 | ≤0.5 | ≤0.5 | ≤0.5 | ≤0.5 | ≤0.5 | ≤0.5 | ≤0.5 | ≤0.5 | ≤0.5 | ≤0.5 |
Par de parada (kg.cm) | 0.6 | 1.1 | 2 | 2.7 | 4.5 4.5 | 6 6 | 9 9 | no puede superar los 9 kg.cm | ||||
Corriente de bloqueo （A） | ≤2.6 | ≤2.6 | ≤2.6 | ≤2.6 | ≤2.6 | ≤2.6 | ≤2.6 | ≤2.6 | ≤2.6 | ≤2.6 | ≤2.6 | ≤2.6 |
Embalaje y Entrega
PAQUETE:
Embalaje estándar de cartón de exportación.
EL TIEMPO DE ENTREGA:
3-20 días después de confirmar el pedido, la fecha de entrega detallada debe decidirse de acuerdo con
Temporada de producción y cantidad de pedido.
ATENCIÓN:
Si se requieren documentos especiales de despacho de aduana, comuníquese con nosotros con anticipación para su confirmación.
